تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
نطاق السرعة: |
±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
دقة: |
±0.5% من القيمة المقاسة |
التكرار: |
0.15% من القيمة المقاسة |
حجم الأنابيب: |
1" إلى 200" (25 مم إلى 5000 مم) |
مزود الطاقة: |
24 فولت تيار مستمر |
وزن المرسل: |
1 كجم |
نطاق السرعة: |
±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
دقة: |
±0.5% من القيمة المقاسة |
التكرار: |
0.15% من القيمة المقاسة |
حجم الأنابيب: |
1" إلى 200" (25 مم إلى 5000 مم) |
مزود الطاقة: |
24 فولت تيار مستمر |
وزن المرسل: |
1 كجم |
مقاييس التدفق بالموجات فوق الصوتية التي تستخدم طرق وقت العبور لقياس التدفق.
يستخدم مقياس التدفق بالموجات فوق الصوتية ST502 تقنية معالجة الإشارات الرقمية الأكثر موثوقية، مما يوفر قياس التدفق لمجموعة واسعة من السوائل وأحجام الأنابيب بدقة وموثوقية عالية. بالاقتران مع محولات الطاقة ذات الأداء المتميز والمواد الصناعية عالية المستوى، تضمن Flo-Instruments التشغيل طويل الأمد دون قلق.
تسهل خيارات عرض القائمة الواضحة استخدام الجهاز بشكل مريح للغاية. تجعل محولات الطاقة بنظام المشبك الوحدة أكثر مرونة لمجموعة واسعة من التطبيقات.

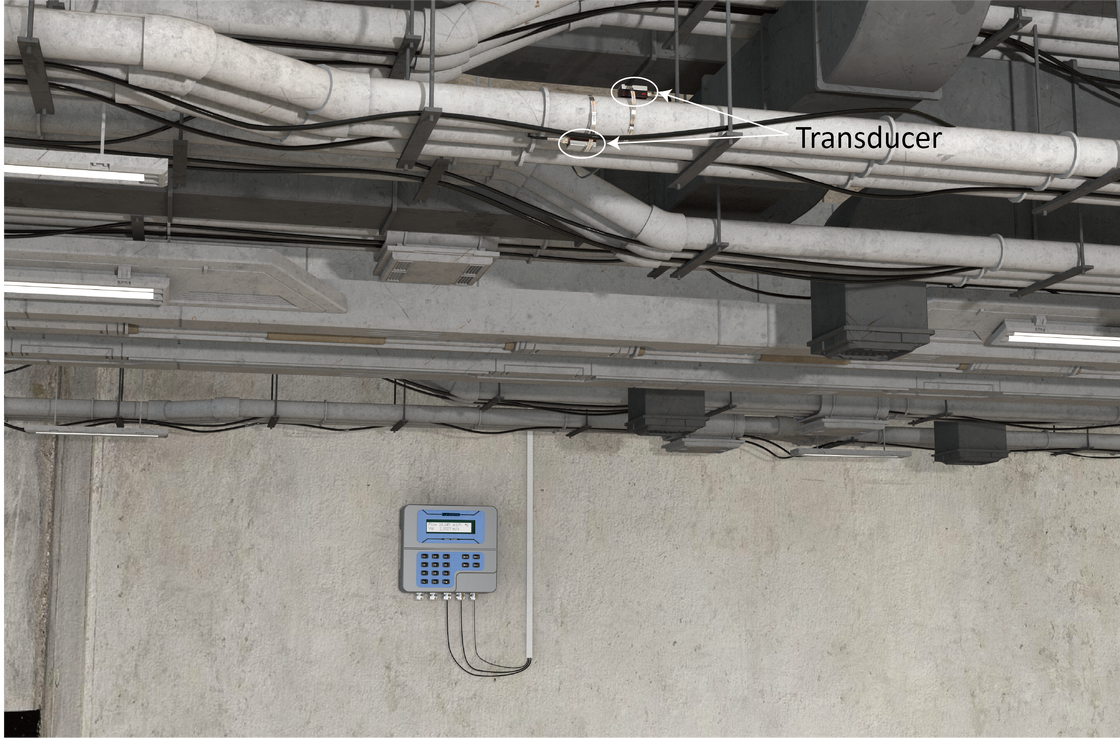

يعتمد مقياس التدفق بالموجات فوق الصوتية ST502 على تقنية وقت العبور، والتي توفر دقة قياس عالية. يستخدم ST502 محول طاقة بنظام المشبك يجمع بيانات التدفق ببساطة عن طريق تثبيته على الجزء الخارجي من الأنبوب. لا يتلامس أبدًا مع السائل، مما يمنع تلوث السائل، وانخفاض الضغط، والتسرب، والمشاكل المماثلة.
ST502 هو منتج جديد عالي الجودة مصنوع من مادة سبائك الألومنيوم مع معالجة CNC. يعتمد تقنية فتح الجانب الممتص للحديد المغلق بالكامل والرائد في الصناعة دون أي قفل بالمسامير، مما يقلل من خطوات الربط المزعجة. هذا التصميم المريح يحقق حقًا "فتح في ثانية واحدة".
تمثل تقنية TVT (وقت العبور الدوامي) نهجًا متطورًا لقياس التدفق بالموجات فوق الصوتية، حيث تجمع بين مبادئ الموجات فوق الصوتية لوقت العبور مع القدرة على تسخير ظاهرة انفصال الدوامات، مما يوفر دقة وتنوعًا لا مثيل لهما في مقاييس التدفق بالموجات فوق الصوتية. تعزز تقنية التكامل المبتكرة هذه دقة وتنوع وأداء مقاييس التدفق بالموجات فوق الصوتية، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات عبر مختلف الصناعات وحلاً قيمًا للصناعات التي تتطلب قياسات تدفق دقيقة في ظروف التدفق المتغيرة.
تتفوق تقنية TVT في التطبيقات التي تختلف فيها ظروف تدفق السائل بين التدفق الطبقي والتدفق المضطرب. يؤدي دمج بيانات انفصال الدوامات إلى تحسين الدقة في بيئات التدفق الصعبة.
تقنية TVT متعددة الاستخدامات ومناسبة لمجموعة واسعة من أنواع السوائل، بما في ذلك السوائل ذات اللزوجة والكثافة المتغيرة.
يوفر مقياس التدفق بالموجات فوق الصوتية ST502 من Flo-Instruments قياس تدفق عالي الدقة وقابل للتكرار للسوائل بسعر اقتصادي. إنه مصنوع من علبة معدنية قوية. بالاقتران مع محولات الطاقة ذات الأداء المتميز والمواد الصناعية عالية الجودة، فهو مثالي لأحجام الأنابيب من 1 بوصة (25 مم) حتى 200 بوصة (5000 مم) في القطر. أجهزة الاستشعار IP68 سهلة التركيب ولا تتطلب قطع الأنبوب، مما يقلل من تكاليف التركيب والعمالة. الواجهة البسيطة تجعل تشغيله مريحًا للغاية.
| مواصفات الأداء | |
|---|---|
| نطاق السرعة | ±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
| الدقة | ±0.5% من القيمة المقاسة (لـ ±1.5 قدم/ثانية ~ ±40 قدم/ثانية) |
| التكرار | 0.15% من القيمة المقاسة |
| حجم الأنبوب | 1 بوصة إلى 200 بوصة (25 مم إلى 5000 مم) |
| مواصفات الوظيفة | |
| المخرجات | خرج تناظري: 4~20 مللي أمبير، بحد أقصى 750 أوم. خرج نبضي: 0~9999 هرتز، خرج OCT (قابل للتعديل). خرج مرحل: بحد أقصى 1 هرتز (1 أمبير عند 125 فولت تيار متردد أو 2 أمبير عند 30 فولت تيار مستمر) |
| الاتصال | واجهة اتصال RS485، تدعم بروتوكول Modbus |
| بطاقة SD | الحد الأقصى للتسجيل: 2 جيجابايت، يعمل لأكثر من 1000 يوم (تردد العينة 5 ثوانٍ). فاصل زمني للتخزين: 1~86400 ثانية |
| مصدر الطاقة | 24 فولت تيار مستمر |
| لوحة المفاتيح | 16 مفتاحًا لمسيًا خفيفًا |
| الشاشة | 40 حرفًا، سطرين (20×2) شبكة أبجدية رقمية، شاشة LCD بإضاءة خلفية |
| درجة الحرارة | جهاز الإرسال: -40 فهرنهايت ~ 140 فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية) محول الطاقة: -40 فهرنهايت ~ 248 فهرنهايت (-40 درجة مئوية ~ 120 درجة مئوية) قياسي |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| المواصفات المادية | |
| جهاز الإرسال | ألومنيوم مصبوب، IP65، مصنع بتقنية CNC |
| محول الطاقة | تصميم مغلف، درجة حماية IP68. طول الكابل القياسي: 10 متر. المادة: سبائك الألومنيوم + PEI |
| الوزن | جهاز الإرسال: 1 كجم |
