تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
نطاق السرعة: |
±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
دقة: |
±0.5% من القيمة المقاسة |
التكرار: |
0.15% من القيمة المقاسة |
حجم الأنابيب: |
1" إلى 200" (25 مم إلى 5000 مم) |
مزود الطاقة: |
24 فولت تيار مستمر |
وزن المرسل: |
1 كجم |
نطاق السرعة: |
±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
دقة: |
±0.5% من القيمة المقاسة |
التكرار: |
0.15% من القيمة المقاسة |
حجم الأنابيب: |
1" إلى 200" (25 مم إلى 5000 مم) |
مزود الطاقة: |
24 فولت تيار مستمر |
وزن المرسل: |
1 كجم |

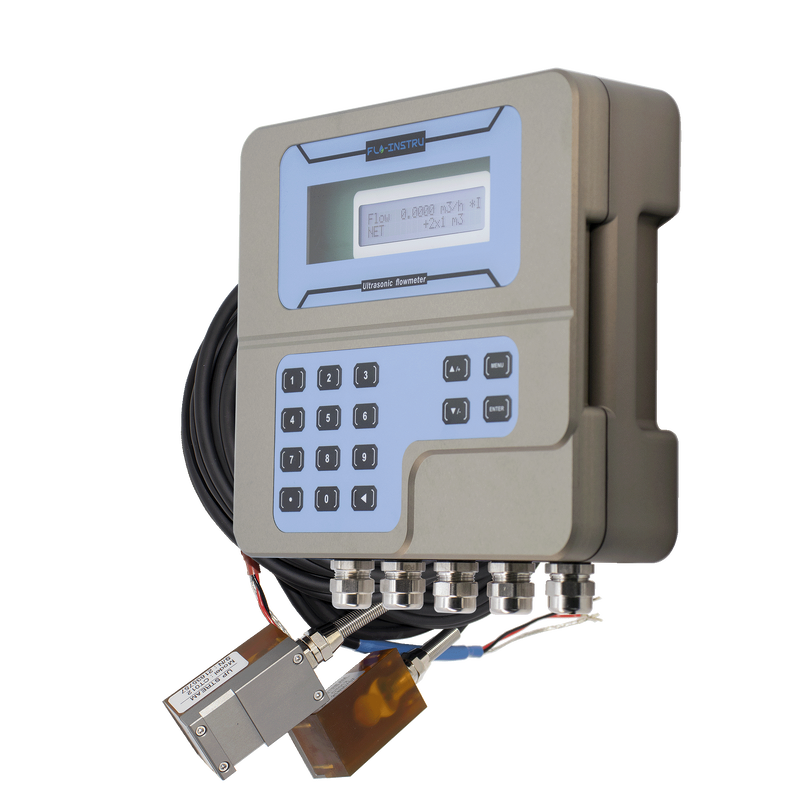

يستخدم مقياس التدفق بالموجات فوق الصوتية ST502 الذي يتم تثبيته بالمشبك تقنية وقت العبور المتقدمة لتوفير قياس دقيق للتدفق عبر مجموعة واسعة من أنواع السوائل وأحجام الأنابيب. تم تصميمه بمواد صناعية وهيكل قوي من الألومنيوم المصبوب، مما يضمن الموثوقية على المدى الطويل في البيئات الصعبة. مقياس التدفق بالموجات فوق الصوتية ST502 الذي يتم تثبيته بالمشبك يسمح تصميم محول الطاقة المثبت بالمشبك بجمع بيانات التدفق ببساطة عن طريق التركيب على السطح الخارجي للأنبوب - لا يتصل المستشعر أبدًا بالسائل، مما يلغي مخاطر التلوث أو فقدان الضغط أو التسرب. تجعل شاشة القائمة الواضحة والواجهة البديهية التشغيل والتكوين أمرًا سهلاً.
تم بناء ST502 على تقنية وقت العبور بدقة قياس عالية، وهو منتج جديد عالي الجودة يتميز ببناء من سبائك الألومنيوم المصنعة بتقنية CNC وتصميم رائد في الصناعة بفتحة جانبية مغناطيسية مغلقة بالكامل - لا حاجة إلى براغي. يحقق هذا التصميم المريح حقًا "فتح في ثانية واحدة".
الفوائد الرئيسية
دقة محسنة في التدفقات المضطربة
تنوع في أنواع السوائل
يوفر Flo-Instruments ST502 قياس تدفق عالي الدقة وقابل للتكرار للسوائل بسعر اقتصادي. إن غلافه المعدني القوي، جنبًا إلى جنب مع أداء المحول المتميز والمواد الصناعية عالية الجودة، يجعله مثاليًا لأحجام الأنابيب من 1 بوصة (25 مم) حتى 200 بوصة (5000 مم) في القطر. أجهزة الاستشعار IP68 سهلة التركيب ولا تتطلب قطع الأنابيب، مما يقلل من تكاليف التركيب والعمالة. الواجهة البسيطة تجعل التشغيل مريحًا للغاية.
المواصفات
| نطاق السرعة | |
|---|---|
| ±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) | الدقة |
| ±0.5% من القيمة المقاسة (لـ ±1.5 قدم/ثانية ~ ±40 قدم/ثانية) | التكرار |
| 0.15% من القيمة المقاسة | حجم الأنبوب |
| 1 بوصة إلى 200 بوصة (25 مم إلى 5000 مم) | مواصفات الوظيفة |
| المخرجات | |
|---|---|
| خرج تناظري: |
4-20 مللي أمبير، بحد أقصى 750 أومخرج نبضي: 0-9999 هرتز، خرج OCT (قابل للتعديل)خرج مرحل: أعلى من 1 هرتز (1 أمبير عند 125 فولت تيار متردد أو 2 أمبير عند 30 فولت تيار مستمر) الاتصالات |
| واجهة اتصال RS485، تدعم بروتوكول Modbus | بطاقة SD |
| الحد الأقصى للسجل: 2 جيجابايت، يعمل لأكثر من 1000 يوم (تردد العينة 5 ثوانٍ) | فاصل زمني للتخزين: 1-86400 ثانية مصدر الطاقة |
| 24 فولت تيار مستمر | لوحة المفاتيح |
| 16 مفتاحًا لمسيًا خفيفًا | العرض |
| 40 حرفًا، سطران (20 × 2) شبكة أبجدية رقمية، شاشة LCD بإضاءة خلفية | درجة الحرارة |
| جهاز الإرسال: |
-40 درجة فهرنهايت ~ 140 درجة فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية)محول الطاقة: -40 درجة فهرنهايت ~ 248 درجة فهرنهايت (-40 درجة مئوية ~ 120 درجة مئوية) قياسي الرطوبة |
| تصل إلى 99% رطوبة نسبية، غير متكثفة | المواصفات المادية |
| جهاز الإرسال | |
|---|---|
| ألومنيوم مصبوب، IP65، مصنع بتقنية CNC | محول الطاقة |
| تصميم مغلف، درجة حماية IP68 |
طول الكابل القياسي: 10 م
المادة: سبائك الألومنيوم + PEI الوزن |
| جهاز الإرسال: 1 كجم | معرض المنتجات |
