تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
نطاق السرعة: |
±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
دقة: |
±0.5% من القيمة المقاسة |
التكرار: |
0.15% من القيمة المقاسة |
حجم الأنابيب: |
1" إلى 200" (25 مم إلى 5000 مم) |
مزود الطاقة: |
24 فولت تيار مستمر |
وزن المرسل: |
1 كجم |
نطاق السرعة: |
±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
دقة: |
±0.5% من القيمة المقاسة |
التكرار: |
0.15% من القيمة المقاسة |
حجم الأنابيب: |
1" إلى 200" (25 مم إلى 5000 مم) |
مزود الطاقة: |
24 فولت تيار مستمر |
وزن المرسل: |
1 كجم |

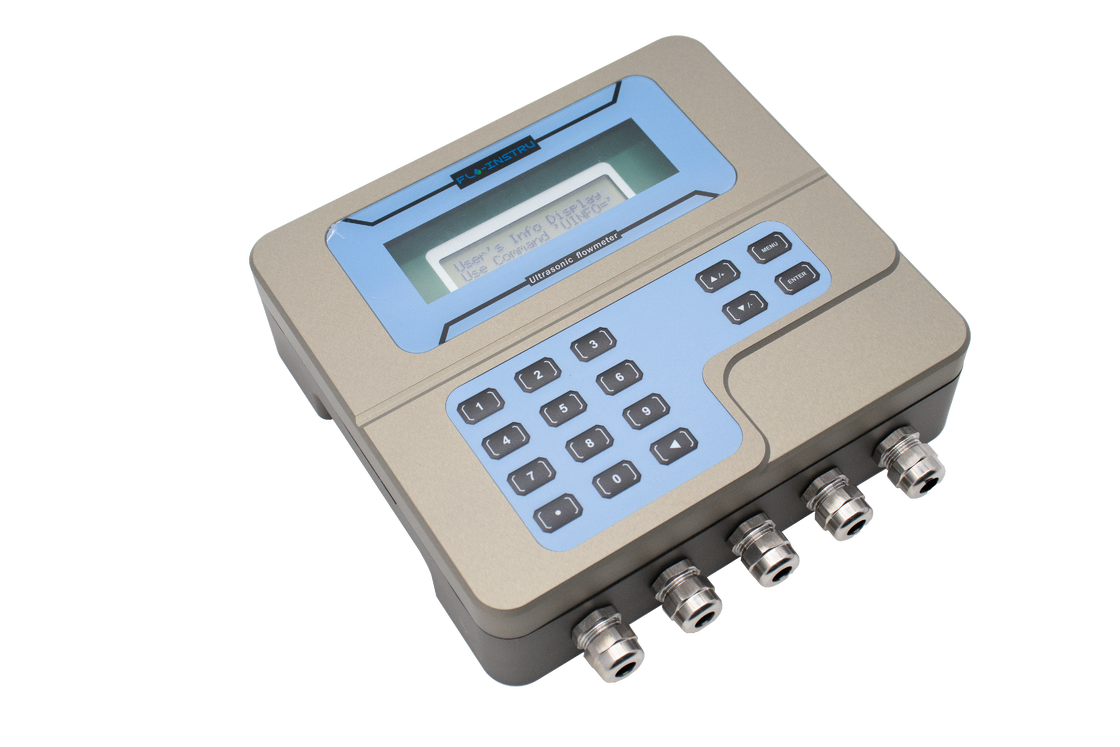

جهاز ST502 هو مقياس تدفق بالموجات فوق الصوتية عالي الأداء يستخدم طرق زمن العبور لقياس التدفق بدقة وموثوقية استثنائية. يعتمد على تقنية معالجة الإشارات الرقمية الأكثر موثوقية، مما يوفر قياسًا دقيقًا للتدفق عبر مجموعة واسعة من السوائل وأحجام الأنابيب. بالاقتران مع محولات طاقة ذات أداء متميز ومواد صناعية عالية المستوى، تم تصميم ST502 للتشغيل طويل الأمد وخالي من القلق.
تسهل خيارات عرض القائمة الواضحة استخدام الجهاز بشكل مريح للغاية. تجعل محولات الطاقة بنظام المشبك الوحدة أكثر مرونة لمجموعة واسعة من التطبيقات.
يعتمد مقياس التدفق بالموجات فوق الصوتية ST502 على تقنية زمن العبور، والتي توفر دقة قياس عالية. تجمع محولات الطاقة بنظام المشبك بيانات التدفق ببساطة عن طريق تثبيتها على الجزء الخارجي من الأنبوب. لا تتلامس أبدًا مع السائل، مما يمنع تلوث السائل، وانخفاض الضغط، والتسرب، والمشاكل المماثلة.
جهاز ST502 هو منتج جديد عالي الجودة مصنوع من مادة سبائك الألومنيوم باستخدام طرق تصنيع CNC. يعتمد على تقنية فتح الجانب الممتص للحديد المغلق بالكامل والرائد في الصناعة دون أي قفل بالمسامير، مما يقلل من خطوات الربط المزعجة. هذا التصميم المريح يحقق حقًا "فتح في ثانية واحدة".
تمثل تقنية TVT (زمن العبور الدوامي) نهجًا متطورًا لقياس التدفق بالموجات فوق الصوتية، حيث تجمع بين مبادئ الموجات فوق الصوتية بزمن العبور والقدرة على تسخير ظاهرة انفصال الدوامات، مما يوفر دقة وتنوعًا لا مثيل لهما في مقاييس التدفق بالموجات فوق الصوتية. تعزز تقنية التكامل المبتكرة هذه دقة وتنوع وأداء مقاييس التدفق بالموجات فوق الصوتية، مما يجعلها مناسبة تمامًا لمجموعة واسعة من التطبيقات عبر مختلف الصناعات وحلًا قيمًا للصناعات التي تتطلب قياسات تدفق دقيقة في ظروف التدفق المتغيرة.
تتفوق تقنية TVT في التطبيقات التي تختلف فيها ظروف تدفق السائل بين التدفق الطبقي والتدفق المضطرب. يعزز دمج بيانات انفصال الدوامات الدقة في بيئات التدفق الصعبة.
تقنية TVT متعددة الاستخدامات ومناسبة لمجموعة واسعة من أنواع السوائل، بما في ذلك السوائل ذات اللزوجة والكثافة المتفاوتة.
يوفر مقياس التدفق بالموجات فوق الصوتية ST502 من Flo-Instruments قياس تدفق عالي الدقة وقابل للتكرار للسوائل بسعر اقتصادي. إنه مصنوع من هيكل معدني قوي. بالاقتران مع محولات طاقة ذات أداء متميز ومواد صناعية عالية الجودة، فهو مثالي لأحجام الأنابيب من 1 بوصة (25 مم) إلى 200 بوصة (5000 مم) في القطر. أجهزة الاستشعار IP68 سهلة التركيب وتتطلب عدم قطع الأنبوب، مما يقلل من تكاليف التركيب والعمالة. الواجهة البسيطة تجعل تشغيله مريحًا للغاية.
| مواصفات الأداء | |
|---|---|
| نطاق السرعة | ±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
| الدقة | ±0.5% من القيمة المقاسة (لـ ±1.5 قدم/ثانية ~ ±40 قدم/ثانية) |
| قابلية التكرار | 0.15% من القيمة المقاسة |
| حجم الأنبوب | 1 بوصة إلى 200 بوصة (25 مم إلى 5000 مم) |
| مواصفات الوظيفة | |
|---|---|
| المخرجات | خرج تناظري: 4~20 مللي أمبير، بحد أقصى 750 أوم. خرج نبضي: 0~9999 هرتز، خرج OCT (قابل للتعديل). خرج مرحل: بحد أقصى 1 هرتز (1 أمبير عند 125 فولت تيار متردد أو 2 أمبير عند 30 فولت تيار مستمر) |
| الاتصال | واجهة اتصال RS485، تدعم بروتوكول Modbus |
| بطاقة SD | الحد الأقصى للتسجيل: 2 جيجابايت، تعمل لأكثر من 1000 يوم (تردد العينة 5 ثوانٍ). فاصل زمني للتخزين: 1~86400 ثانية |
| مزود الطاقة | 24 فولت تيار مستمر |
| لوحة المفاتيح | 16 مفتاحًا لمسيًا مضيئًا |
| الشاشة | شاشة LCD أبجدية رقمية نقطية بحجم 40 حرفًا، سطرين (20×2)، بإضاءة خلفية |
| درجة الحرارة | جهاز الإرسال: -40 فهرنهايت ~ 140 فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية) محول الطاقة: -40 فهرنهايت ~ 248 فهرنهايت (-40 درجة مئوية ~ 120 درجة مئوية) قياسي |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| المواصفات المادية | |
|---|---|
| جهاز الإرسال | ألومنيوم مصبوب، IP65، مصنع بتقنية CNC |
| محول الطاقة | تصميم مغلف، درجة حماية IP68. طول الكابل القياسي: 10 متر. المادة: سبائك الألومنيوم + PEI |
| الوزن | جهاز الإرسال: 1 كجم |
