تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
نطاق السرعة: |
±0.03 ~ ±12 م/ث |
دقة: |
±0.5% من القيمة المقاسة |
حجم الأنابيب: |
25 ملم إلى 5000 ملم |
مزود الطاقة: |
24 فولت تيار مستمر |
حاوية المرسل: |
IP65، ألومنيوم مصبوب، ماكينة CNC |
حماية محول الطاقة: |
IP68 |
نطاق السرعة: |
±0.03 ~ ±12 م/ث |
دقة: |
±0.5% من القيمة المقاسة |
حجم الأنابيب: |
25 ملم إلى 5000 ملم |
مزود الطاقة: |
24 فولت تيار مستمر |
حاوية المرسل: |
IP65، ألومنيوم مصبوب، ماكينة CNC |
حماية محول الطاقة: |
IP68 |
جهاز ST502 هو مقياس تدفق بالموجات فوق الصوتية عالي الأداء يستخدم تقنية زمن العبور لتوفير قياس تدفق دقيق وموثوق عبر مجموعة واسعة من أنواع السوائل وأحجام الأنابيب. تم بناؤه بمواد صناعية ومعالجة إشارات رقمية متقدمة، وهو مصمم للتشغيل طويل الأمد وخالي من الصيانة.

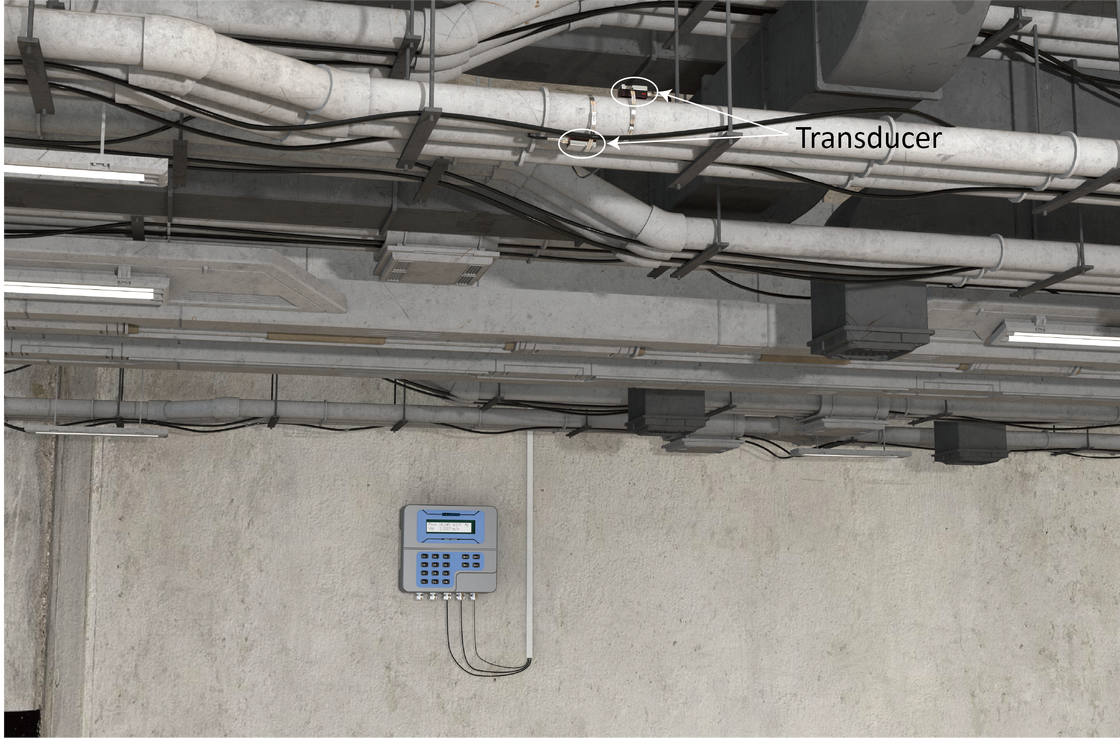

شاشة القائمة الواضحة تجعل الإعداد والتشغيل مباشرين، بينما توفر المحولات اللاصقة مرونة عبر التطبيقات المتنوعة. نظرًا لأن المستشعر يتم تركيبه خارجيًا، فإن ST502 لا يتلامس أبدًا مع السائل - مما يلغي مخاطر التلوث أو فقدان الضغط أو التسرب.
جهاز ST502 هو منتج جديد عالي الجودة مصنوع من سبائك الألومنيوم مع معالجة CNC. يتميز بتقنية فتح جانبي ممتصة للحديد مغلقة بالكامل ورائدة في الصناعة بدون قفل مسامير - مما يقلل الخطوات المملة ويحقق حقًا "فتح في ثانية واحدة".
تمثل تقنية TVT نهجًا متطورًا لقياس التدفق بالموجات فوق الصوتية، حيث تجمع بين مبادئ الموجات فوق الصوتية بزمن العبور والقدرة على تسخير ظاهرة انفصال الدوامات. يعزز هذا التكامل المبتكر الدقة والتنوع والأداء، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات عبر مختلف الصناعات - خاصة حيث تكون قياسات التدفق الدقيقة مطلوبة في ظل ظروف التدفق المتغيرة.
تتفوق تقنية TVT في التطبيقات التي تختلف فيها ظروف تدفق السوائل بين التدفق الطبقي والتدفق المضطرب. يؤدي دمج بيانات انفصال الدوامات إلى تحسين الدقة في بيئات التدفق الصعبة.
تقنية TVT متعددة الاستخدامات ومناسبة لمجموعة واسعة من أنواع السوائل، بما في ذلك السوائل ذات اللزوجة والكثافة المتغيرة.
يوفر جهاز Flo-Instruments ST502 قياس تدفق دقيق ومتكرر للسوائل بسعر اقتصادي. إن هيكله المعدني القوي، جنبًا إلى جنب مع أداء المحول المتميز والمواد الصناعية عالية الجودة، يجعله مثاليًا للأنابيب التي تتراوح أقطارها من 1 بوصة (25 مم) إلى 200 بوصة (5000 مم). مستشعرات IP68 سهلة التركيب ولا تتطلب قطع الأنابيب، مما يقلل من تكاليف التركيب والعمالة. الواجهة البسيطة تجعل التشغيل مريحًا للغاية.
| مواصفات الأداء | |
|---|---|
| نطاق السرعة | ±0.1 ~ ±40 قدم/ثانية (±0.03 ~ ±12 متر/ثانية) |
| الدقة | ±0.5% من القيمة المقاسة (لـ ±1.5 قدم/ثانية ~ ±40 قدم/ثانية) |
| التكرار | 0.15% من القيمة المقاسة |
| حجم الأنبوب | 1" إلى 200" (25 مم إلى 5000 مم) |
| مواصفات الوظائف | |
| المخرجات | خرج تناظري: 4~20 مللي أمبير، بحد أقصى 750 أوم. خرج نبضي: 0~9999 هرتز، خرج OCT (قابل للتعديل). خرج مرحل: أعلى 1 هرتز (1 أمبير عند 125 فولت تيار متردد أو 2 أمبير عند 30 فولت تيار مستمر) |
| الاتصالات | واجهة اتصال RS485، تدعم بروتوكول Modbus |
| بطاقة SD | الحد الأقصى للسجل: 2 جيجابايت، يعمل لأكثر من 1000 يوم (تردد العينة 5 ثوانٍ). فاصل زمني للتخزين: 1~86400 ثانية |
| مزود الطاقة | 24 فولت تيار مستمر |
| لوحة المفاتيح | 16 مفتاحًا لمسيًا خفيفًا |
| الشاشة | 40 حرفًا، سطرين (20×2) أبجدي رقمي شبكي، شاشة LCD بإضاءة خلفية |
| درجة الحرارة | جهاز الإرسال: -40 فهرنهايت ~ 140 فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية) المحول: -40 فهرنهايت ~ 248 فهرنهايت (-40 درجة مئوية ~ 120 درجة مئوية) قياسي |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| المواصفات المادية | |
| جهاز الإرسال | ألومنيوم مصبوب، IP65، معالج CNC |
| المحول | تصميم مغلف، درجة حماية IP68. طول الكابل القياسي: 10 متر. المادة: سبائك الألومنيوم + PEI |
| الوزن | جهاز الإرسال: 1 كجم |
