مقياس التدفق بالموجات فوق الصوتية المثبت على الحائط ST502 من DN 25 ~ DN 5000

يستخدم مقياس التدفق بالموجات فوق الصوتية ST502 المثبت على الأنبوب تقنية قياس وقت العبور لتوفير بيانات تدفق دقيقة وموثوقة للغاية. تم تصميمه بأكثر تقنيات معالجة الإشارات الرقمية موثوقية، ويدعم مجموعة واسعة من أنواع السوائل وأحجام الأنابيب. بالاقتران مع محولات طاقة ذات أداء متميز ومواد صناعية عالية المستوى، تم تصميم ST502 لعمل طويل الأمد وخالٍ من القلق.

تجعل خيارات عرض القائمة الواضحة استخدام الجهاز مريحًا للغاية. تجعل محولات الطاقة المثبتة على الأنبوب الوحدة أكثر مرونة لمجموعة واسعة من التطبيقات.

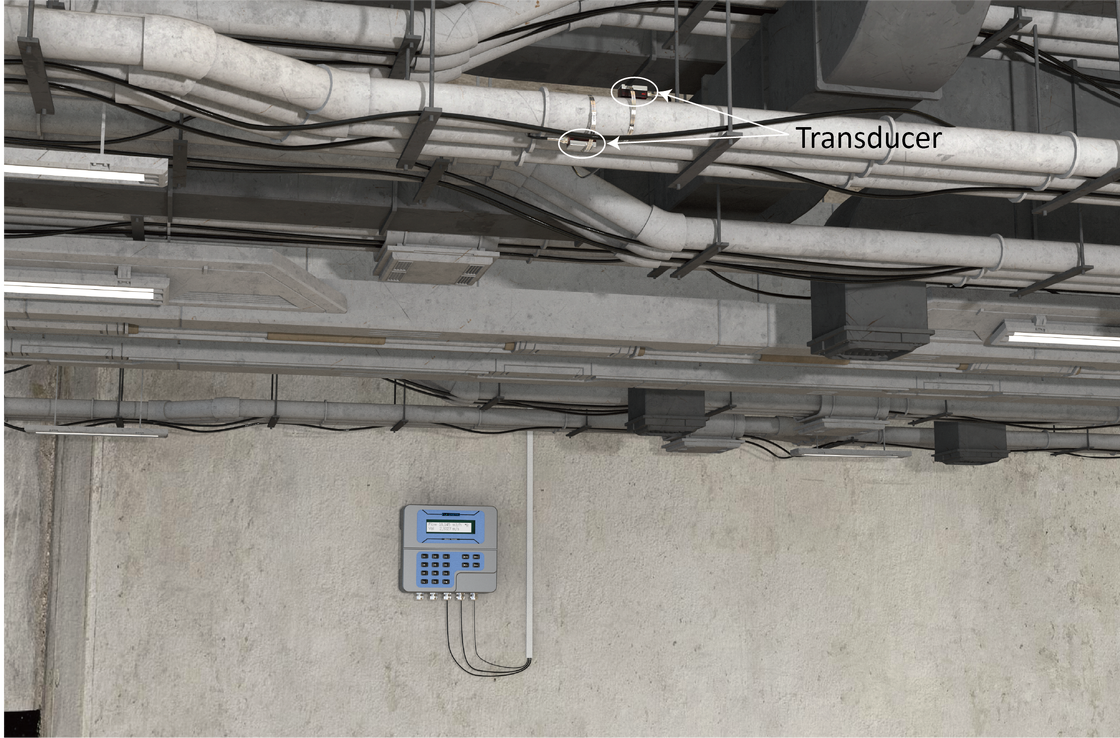

يعتمد مقياس التدفق بالموجات فوق الصوتية ST502 على تقنية وقت العبور، والتي توفر دقة قياس عالية. تجمع محولات الطاقة المثبتة على الأنبوب بيانات التدفق ببساطة عن طريق تثبيتها على الجزء الخارجي من الأنبوب – فهي لا تتلامس أبدًا مع السائل، ولن تسبب تلوثًا للسائل، أو انخفاضًا في الضغط، أو تسربًا، أو مشاكل مماثلة.

• يقيس التدفق الفعلي والاستهلاك الإجمالي للسوائل المختلفة.
• عملية تصنيع CNC مع تقنية الغطاء المفتوح المغناطيسي – لا حاجة إلى مسامير.
• تعمل خوارزميات معالجة الإشارات التكيفية على تحسين الأداء، مما يضمن قياسات دقيقة حتى في ظروف التدفق الصعبة.
• واجهة عرض واضحة وشاشة LCD مع وظيفة إنذار – سهلة التشغيل وتصحيح الأخطاء.
• يستخدم تقنية الموجات فوق الصوتية لوقت العبور لتحقيق قياس التدفق ثنائي الاتجاه عن طريق قياس الوقت الذي تستغرقه إشارات الموجات فوق الصوتية للانتقال في اتجاه المنبع والمصب بدقة.
• تستفيد بطاقة SD المدمجة بسعة 2 جيجابايت من إمكانيات التخزين لتحليل بيانات التدفق التاريخية لتحسين النظام.
• لوحة مفاتيح مدمجة ونظام قائمة بسيط للاختيار السريع والسهل لقطر الأنبوب، ومادة الأنبوب، ونوع السائل، ووحدات القياس.

ST502 هو منتج جديد عالي الجودة مصنوع من مادة سبائك الألومنيوم باستخدام طرق تصنيع CNC. يعتمد على تقنية فتح الجانب المغناطيسي المغلقة بالكامل الرائدة في الصناعة دون أي قفل بالمسامير، مما يقلل من خطوات التثبيت المملة. هذا التصميم المريح يحقق حقًا "فتح في ثانية واحدة".

تمثل تقنية TVT (وقت العبور الدوامي) نهجًا متطورًا لقياس التدفق بالموجات فوق الصوتية، حيث تجمع بين مبادئ الموجات فوق الصوتية لوقت العبور مع القدرة على تسخير ظاهرة انفصال الدوامات، مما يوفر دقة وتنوعًا لا مثيل لهما في مقاييس التدفق بالموجات فوق الصوتية. تعزز تقنية التكامل المبتكرة هذه دقة وتنوع وأداء مقاييس التدفق بالموجات فوق الصوتية، مما يجعلها مناسبة تمامًا لمجموعة واسعة من التطبيقات عبر مختلف الصناعات – حل قيم للصناعات التي تتطلب قياسات تدفق دقيقة في ظروف التدفق المتغيرة.

• دقة محسنة في التدفقات المضطربة: تتفوق تقنية TVT في التطبيقات التي تختلف فيها ظروف تدفق السائل بين التدفق الطبقي والمضطرب. يعزز دمج بيانات انفصال الدوامات الدقة في بيئات التدفق الصعبة.
• تنوع في أنواع السوائل: تقنية TVT متنوعة ومناسبة لمجموعة واسعة من أنواع السوائل، بما في ذلك السوائل ذات اللزوجة والكثافة المتغيرة.

يوفر مقياس التدفق بالموجات فوق الصوتية Flo-Instruments ST502 قياس تدفق عالي الدقة وقابل للتكرار للسوائل بسعر اقتصادي. إنه مصنوع من هيكل معدني قوي. بالاقتران مع محولات طاقة ذات أداء متميز ومواد صناعية عالية الجودة، فهو مثالي لأحجام الأنابيب من 1 بوصة (25 مم) إلى 200 بوصة (5000 مم) في القطر. مستشعرات IP68 سهلة التركيب ولا تتطلب قطع الأنبوب، مما يقلل من تكاليف التركيب والعمالة. الواجهة البسيطة تجعلها مريحة للغاية في التشغيل.
