تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST505
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ر/ر
نطاق السرعة: |
0 ~ ±16 قدم/ثانية (0 ~ ±5 متر/ثانية) |
دقة: |
± 1.0٪ |
حجم الأنابيب: |
1"~48"(25مم~1200مم) |
سائل: |
الماء ، ماء البحر ، الزيت ، الكحول ... |
مادة الأنابيب: |
PVC ، الصلب الكربوني ، الفولاذ المقاوم للصدأ ... |
المخرجات الاختيارية: |
خرج نبض OCT: 0~5000 هرتز. خرج تناظري: 4~20 مللي أمبير، أقصى حمل 750Ω. |
واجهة الاتصال: |
RS485 |
مزود الطاقة: |
24 فولت تيار مستمر/1 أمبير بحد أقصى |
لوحة المفاتيح: |
16 (4×4) مفتاح مع عمل لمس |
عرض: |
شاشة LCD ذات إضاءة خلفية، 20×2، أبجدية رقمية. |
درجة حرارة: |
جهاز الإرسال: -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃) ؛ محول الطاقة: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
رطوبة: |
تصل إلى 99% رطوبة نسبية، غير متكثفة |
جهاز إرسال: |
سبائك الألومنيوم، IP65. |
محول الطاقة: |
تصميم مغلف، IP68. |
كابل المحول: |
طول الكابل القياسي: 33 قدمًا (10 أمتار). |
نطاق السرعة: |
0 ~ ±16 قدم/ثانية (0 ~ ±5 متر/ثانية) |
دقة: |
± 1.0٪ |
حجم الأنابيب: |
1"~48"(25مم~1200مم) |
سائل: |
الماء ، ماء البحر ، الزيت ، الكحول ... |
مادة الأنابيب: |
PVC ، الصلب الكربوني ، الفولاذ المقاوم للصدأ ... |
المخرجات الاختيارية: |
خرج نبض OCT: 0~5000 هرتز. خرج تناظري: 4~20 مللي أمبير، أقصى حمل 750Ω. |
واجهة الاتصال: |
RS485 |
مزود الطاقة: |
24 فولت تيار مستمر/1 أمبير بحد أقصى |
لوحة المفاتيح: |
16 (4×4) مفتاح مع عمل لمس |
عرض: |
شاشة LCD ذات إضاءة خلفية، 20×2، أبجدية رقمية. |
درجة حرارة: |
جهاز الإرسال: -40 ℉ ~ 140 ℉ (-40 ℃ ~ 60 ℃) ؛ محول الطاقة: 32 ℉ ~ 140 ℉ (0 ℃ ~ 60 ℃) |
رطوبة: |
تصل إلى 99% رطوبة نسبية، غير متكثفة |
جهاز إرسال: |
سبائك الألومنيوم، IP65. |
محول الطاقة: |
تصميم مغلف، IP68. |
كابل المحول: |
طول الكابل القياسي: 33 قدمًا (10 أمتار). |

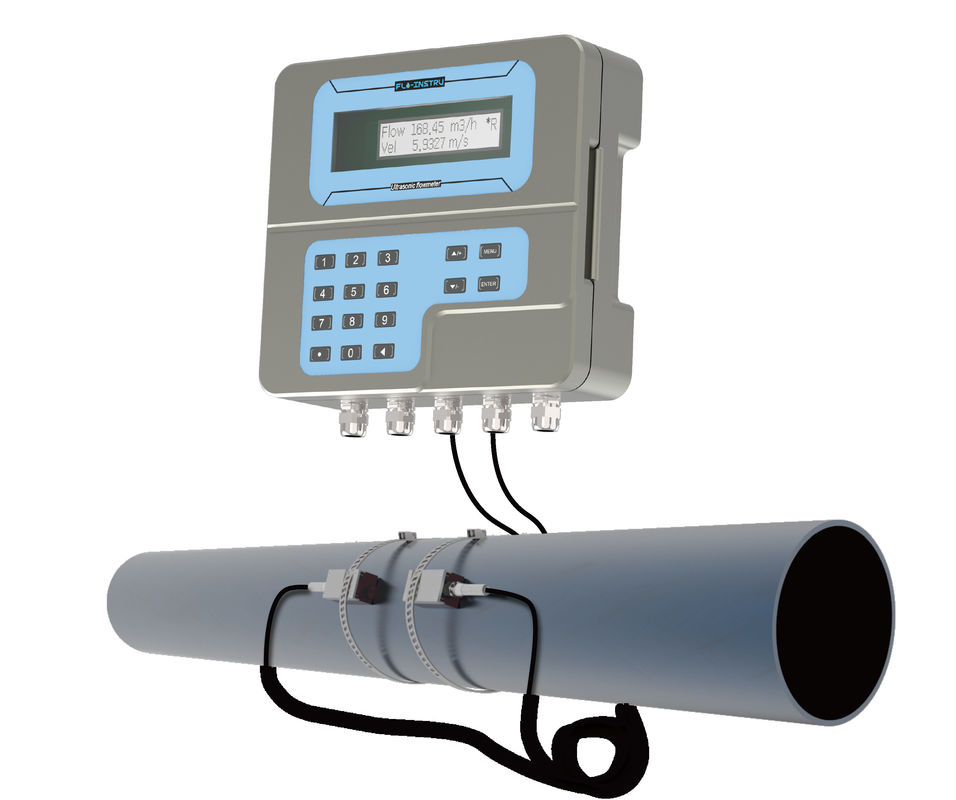

مقياس التدفق بالموجات فوق الصوتية الثابت ST505
تكامل مع نظام الإدارة الخاص بك لتوفير خدمات القياس عن بعد.
معلومات المنتج
يستخدم مقياس التدفق بالموجات فوق الصوتية ST505 أحدث تقنيات معالجة الإشارات الرقمية الموثوقة، وينقل قياس التدفق لمجموعة واسعة من أحجام السوائل والأنابيب بدقة وموثوقية عالية. من خلال الجمع بين أداء المحول المتميز والمواد الصناعية عالية المستوى، يمكن لأجهزة Flo-Instruments العمل لفترة طويلة دون أي قلق.
تسهل اختيارات عرض القائمة الواضحة استخدام الأدوات بشكل مريح للغاية. تجعل محولات التثبيت الوحدة أكثر مرونة عبر مجموعة واسعة من التطبيقات.
يعتمد مقياس التدفق بالموجات فوق الصوتية ST505 على تقنية وقت العبور، والتي تتمتع بدقة قياس عالية. يستخدم ST505 محول تثبيت، والذي يمكنه جمع بيانات التدفق ببساطة عن طريق تثبيته على الجزء الخارجي من الأنبوب، ولن يتلامس أبدًا مع السائل، ولن يتسبب في تلوث السائل، أو تقليل الضغط، أو التسرب، وما إلى ذلك.
◆ الفوائد
ميزات المنتج
◆ الأبعاد
|
|
| جهاز الإرسال |
|
| المحول |
المعلومات الفنية
◆ المعلمات
| مواصفات الأداء | |
| نطاق السرعة | 0.03~±16 قدم/ثانية (0.01~±5 م/ث) |
| الدقة | ±1% من القيمة المقاسة |
| التكرار | 0.3% من القيمة المقاسة |
| حجم الأنبوب | 1" ~ 48" (25 مم ~ 1200 مم) |
| مصدر الطاقة | 24 فولت تيار مستمر |
| لوحة المفاتيح | 16 زر لمس |
| العرض | (20×2) ، أبجدي رقمي، شاشة LCD بإضاءة خلفية. |
| مواصفات الوظيفة | |
| الإخراج | الإخراج التناظري: 4~20mA، الحد الأقصى للحمل 750Ω. |
| إخراج النبض: 0~9999 هرتز، OCT، (الحد الأدنى والحد الأقصى للتردد قابل للتعديل) | |
| إخراج الترحيل: بحد أقصى 1 هرتز (1 أمبير عند 125 فولت تيار متردد أو 2 أمبير عند 30 فولت تيار مستمر) | |
| الاتصال | RS485 |
| السائل | الماء، ماء البحر، الزيت، الكحول... |
| مادة الأنبوب | PVC، الفولاذ المقاوم للصدأ، الفولاذ الكربوني، النحاس... |
| المواصفات المادية | |
| جهاز الإرسال | ألومنيوم مصبوب بالقالب، IP65، آلة CNC |
| المحول | تصميم مغلف، درجة الحماية IP68 |
| كابل محول مزدوج التدريع | |
| الطول القياسي/الأقصى للكابل: 30 قدم/1000 قدم (9 م/305 م) | |
| درجة الحرارة | جهاز الإرسال: -40℉~140℉(-40℃~60℃) |
| المحول: 32℉~140℉(0℃~60℃) قياسي | |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
التركيب
◆ طريقة V
تعتبر طريقة "V" هي الطريقة القياسية. عادة ما تعطي قراءة أكثر دقة وتستخدم على أقطار الأنابيب التي تتراوح من 25 مم إلى 400 مم (1 بوصة ~ 16 بوصة) تقريبًا. أيضًا، من الملائم استخدامه، ولكنه لا يزال يتطلب التثبيت السليم للمحول، والاتصال بالأنبوب في خط منتصف الأنبوب والتباعد المتساوي على كلا جانبي خط المنتصف.
◆ طريقة Z
الإشارة المرسلة في تركيب طريقة "Z" لديها فقدان أقل من الإشارة المرسلة بطريقة "V". هذا لأن طريقة "Z" تستخدم إشارة مرسلة مباشرة (بدلاً من المنعكسة) والتي تعبر السائل مرة واحدة فقط. طريقة "Z" قادرة على القياس على أقطار الأنابيب التي تتراوح من 100 مم إلى 3000 مم (4 بوصات ~ 120 بوصة).
◆ طريقة N
باستخدام طريقة "N"، تعبر الموجات الصوتية السائل مرتين وترتد ثلاث مرات عن جدران الأنبوب. إنها مناسبة لقياس قطر الأنبوب الصغير. يمكن تحسين دقة القياس عن طريق تمديد مسافة العبور باستخدام طريقة "N" (غير شائعة الاستخدام).
◆ طريقة W
كما هو الحال مع "N"، يمكن أيضًا تحسين دقة القياس عن طريق تمديد مسافة العبور باستخدام طريقة "W". تعبر الموجة الصوتية السائل أربع مرات وترتد أربع مرات عن جدران الأنبوب. إنها مناسبة جدًا للأنابيب الصغيرة (القطر أقل من 50 مم/2 بوصة).
الحزمة والملحقات
معلومات الطلب
| ST505 | الكود | المواصفات | ||||
| F | مقياس التدفق بالموجات فوق الصوتية | |||||
| E | مقياس BTU/الطاقة بالموجات فوق الصوتية (اختياري) | |||||
| الكود | المحول | |||||
| CT039 | الإدخال: درجة حرارة السائل: 32℉~140℉(0℃~60℃)(قياسي) |
|||||
| الكود | طول الكابل | |||||
| L | الطول القياسي للكابل: 33 قدمًا (10 أمتار) | |||||
| L+ | عند الطلب أطوال أخرى | |||||
| ST505 | F | CT039 | L | معلومات الطلب الكاملة | ||
