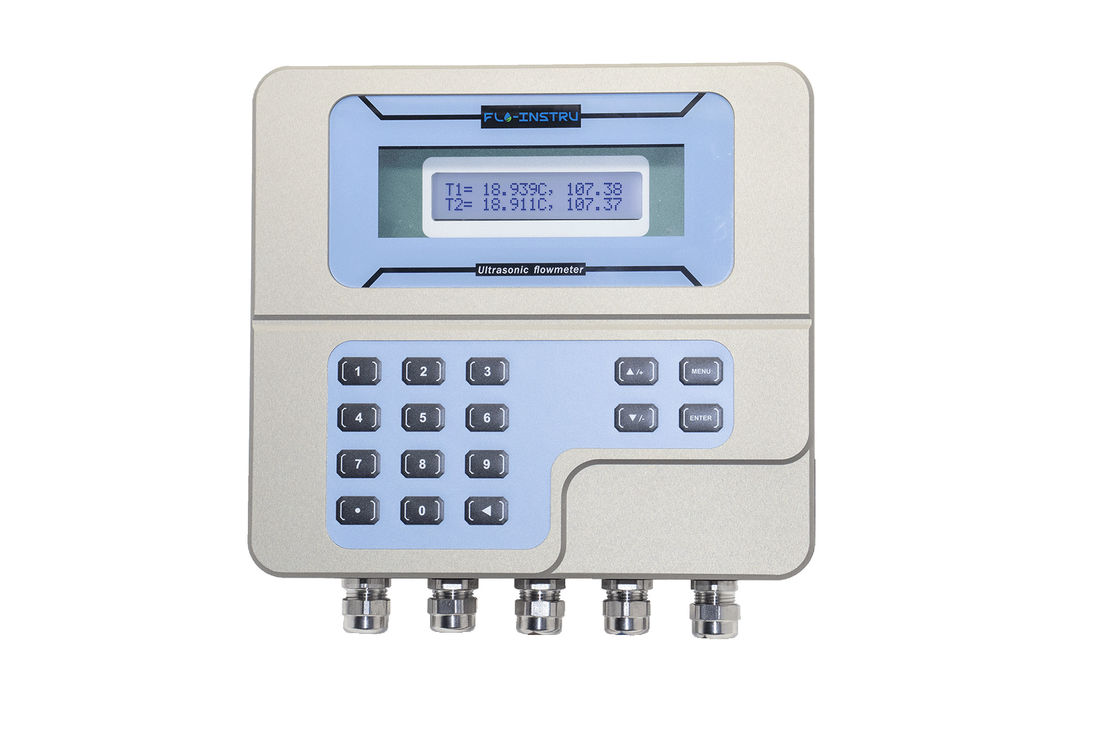

مقياس التدفق بالموجات فوق الصوتية ST502 للإدخال لمعالجة الإشارات الرقمية

ST502 مقياس تدفق بالموجات فوق الصوتية من نوع الإدراج

مقاييس تدفق بالموجات فوق الصوتية التي تستخدم أساليب وقت العبور لقياس التدفق.

مقدمة

يستخدم مقياس تدفق ST502 بالموجات فوق الصوتية أكثر تقنيات معالجة الإشارات الرقمية موثوقية ، حيث ينقل قياس تدفق لمجموعة واسعة من حجم السائل والأنابيب بدقة عالية وموثوقية.يجمع بين محول الأداء المتميز مع مواد مستوى صناعي أعلى، فلوس أدوات يمكن أن يكون وقت طويل من العمل دون أي قلق.

خيارات عرض القائمة الواضحة تجعل استخدام الأدوات مريحًا جدًا. إن محول IP68 أكثر ملاءمة للتطبيق في بيئات قاسية مثل الرطوبة والغمس.الواجهة البسيطة تجعلها مريحة جدا للعمل.

يعتمد مقياس تدفق الموجات فوق الصوتية ST502 على تكنولوجيا Transit-Time ، والتي لديها دقة قياس عالية.يشير محول الإدخال إلى إدخال المحول في الجزء الداخلي من خط الأنابيب لقياس التدفقيمكن أن يقيس بدقة معدل التدفق وسرعة التدفق داخل خط الأنابيب السائل. ميزة محول الإدراج هو أنه يمكن أن يبقي السطح الخارجي للأنابيب مسطحًا،مما يقلل من فقدان الضغط، ولها موثوقية عالية ودقة القياس.

الفوائد

• يقيس التدفق الفعلي والاستهلاك الإجمالي للمواد السائلة المختلفة
• عملية معالجة CNC، تكنولوجيا الغطاء المغناطيسي المفتوح دون أي مسامير.
• خوارزميات معالجة الإشارات التكيفية تحسين الأداء، وضمان قياسات دقيقة حتى في ظروف التدفق الصعبة
• واجهة عرض واضحة وشاشة LCD مع وظيفة الإنذار ، سهلة التشغيل والإصلاح
• استخدام تكنولوجيا الموجات فوق الصوتية في وقت النقل لتحقيق قياس التدفق ثنائي الاتجاه عن طريق قياس الوقت الذي يستغرقه الإشارات فوق الصوتية لنقل التيار العلوي والأسفل
• بطاقة SD 2G مدمجة و قدرات تخزين لتحليل بيانات التدفق التاريخي لتحسين النظام.
• لوحة مفاتيح مدمجة ونظام قائمة بسيط لخيار سريع وسهل لقطر الأنابيب ومواد الأنابيب ونوع السائل ووحدات القياس.

ST502 هو منتج جديد من الدرجة العالية مصنوع من مواد سبيكة الألومنيوم و يدرك طريقة معالجة CNC.انها تتبنى الرائدة في الصناعة مغلقة بالكامل الحديد-ممتص الجانب فتح التكنولوجيا دون أي قفل المسمار، وتقلل الخطوات المملة من المسمار. مثل هذا التصميم مريح يدرك حقا "فتح ثانية واحدة".

المبدأ

• مقدمة لـ TVT

تقنية TVT ((Transit-Time Vortex) تمثل نهجاً متطوراً لقياس تدفق الموجات فوق الصوتية،الجمع بين مبادئ الموجات فوق الصوتية في زمن العبور مع القدرة على تسخير ظاهرة إلقاء الدوران، وتوفر دقة لا مثيل لها وتنوعا في أجهزة قياس تدفق الموجات فوق الصوتية. هذه التكنولوجيا الابتكارية للتكامل تعزز دقة ومتنوعة وأداء أجهزة قياس تدفق الموجات فوق الصوتية،مما يجعلها مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعات ، وهي حل قيم للصناعات التي تتطلب قياسات تدفق دقيقة في ظروف تدفق مختلفة.

• تحسين الدقة في التدفقات المضطربة:

تتفوق تكنولوجيا TVT في التطبيقات التي تختلف فيها ظروف تدفق السوائل بين الطبقة والضوضاء. يزيد دمج بيانات تسرب الدوران من الدقة في بيئات التدفق الصعبة.

• التنوع في أنواع السوائل:

تكنولوجيا TVT متعددة الاستخدامات وملائمة لمجموعة واسعة من أنواع السوائل ، بما في ذلك السوائل ذات اللزوجة والكثافة المختلفة.

• يقدم مقياس تدفق الموجات فوق الصوتية Flo-Instruments ST502 قياس تدفق دقيق للغاية ومتكرر للسوائل بسعر اقتصادي. وهو مصنوع من غلاف معدني قوي.يجمع بين محول الأداء المتميز مع المواد الصناعية عالية الجودة، فهي مثالية للأنابيب من 1' ((25mm) إلى 200' ((5000mm) في القطر. أجهزة الاستشعار IP68 التي سهلة التثبيت تتطلب عدم قطع هذا الأنبوب ، وبالتالي تقليل تكاليف التثبيت والعمل.الواجهة البسيطة تجعلها مريحة جدا للعمل.

التطبيقات

تستخدم مقاييس تدفقات بالموجات فوق الصوتية من نوع الإدراج بشكل رئيسي لقياس تدفق الحجم في السوائل الموصلة والدلو في الأنابيب المغلقة. بما في ذلك الأحماض والقليات والملح والسوائل الأخرى ذات التآكل العالي.يتم استخدام مقاييس تدفقات بالموجات فوق الصوتية على نطاق واسع في النفطالصناعات الكيميائية والمعادن والمنسوجات والمواد الغذائية والصيدلانية وصناعة الورق وغيرها وكذلك حماية البيئة وإدارة البلديات والبناء الحافظ على المياه ومجالات أخرى.

المواصفات
