تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
التكرار: |
0.15% |
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +176 درجة فهرنهايت (-40 درجة مئوية ~ +80 درجة مئوية) |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
مزود الطاقة: |
24 فولت تيار مستمر |
حجم الأنابيب: |
DN25-DN5000 |
التكرار: |
0.15% |
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +176 درجة فهرنهايت (-40 درجة مئوية ~ +80 درجة مئوية) |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
مزود الطاقة: |
24 فولت تيار مستمر |
حجم الأنابيب: |
DN25-DN5000 |
يستخدم مقياس التدفق بالموجات فوق الصوتية من النوع ST502 تقنية معالجة الإشارات الرقمية المتقدمة لتحقيق قياس تدفق عالي الدقة يبلغ ±0.5% عبر مجموعة واسعة من أحجام الأنابيب وتطبيقات السوائل النظيفة. تم تصميم المسبار الصناعي القوي من النوع ST502، ويوفر اقترانًا قويًا بالموجات فوق الصوتية مباشرة داخل تيار التدفق، مما يضمن قوة إشارة ممتازة واستقرارًا طويل الأمد وأداءً موثوقًا به.
تسمح واجهة المستخدم ونظام القوائم الواضح والبديهي بالتكوين والتشغيل بسهولة. على عكس الطرز المثبتة خارجيًا، يضع تصميم الإدخال المحولات فوق الصوتية مباشرة داخل الأنبوب، مما يتيح اختراقًا أقوى للإشارة واستقرارًا معززًا - وهو أمر مفيد بشكل خاص لخطوط الأنابيب ذات القطر الكبير، أو ظروف العمليات المعقدة، أو التطبيقات التي تتطلب قياسات موثوقة وقابلة للتكرار بدرجة عالية.
تم تصميم ST502 ليكون متعدد الاستخدامات، وهو مثالي لأنظمة توزيع المياه، وحلقات التبريد، وسوائل العمليات الصناعية، ومراقبة الطاقة، وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC). إن مزيجه من الدقة العالية والأداء المستقر والبناء المتين يجعله حلاً موثوقًا به للمراقبة طويلة الأمد للتدفق ومهام القياس الحرجة.
مقياس التدفق بالموجات فوق الصوتية بزمن العبور (TVT) هو تقنية قياس تدفق موثوقة للغاية تستخدم على نطاق واسع للسوائل النظيفة. على عكس التصاميم المثبتة خارجيًا، يضع مقياس الإدخال المحولات فوق الصوتية مباشرة في جدار الأنبوب بحيث تتلامس مع السائل. يضمن هذا انتقالًا قويًا للموجات فوق الصوتية وجودة إشارة ممتازة وأداءً مستقرًا طويل الأمد، خاصة على الأنابيب الكبيرة أو ذات الجدران السميكة.
في مقياس التدفق TVT من نوع الإدخال، يتم إدخال محولين فوق صوتيين في جدار الأنبوب. يرسل أحد المحولات نبضة في اتجاه مجرى النهر (T_down) مع اتجاه السائل، بينما يرسل الآخر في اتجاه مجرى النهر (T_up) ضد التدفق. نظرًا لأن السائل المتدفق يسرع الإشارة في اتجاه مجرى النهر ويبطئ الإشارة عكس اتجاه مجرى النهر، فإن فرق الوقت (Δt = T_up - T_down) يتناسب مع سرعة التدفق.

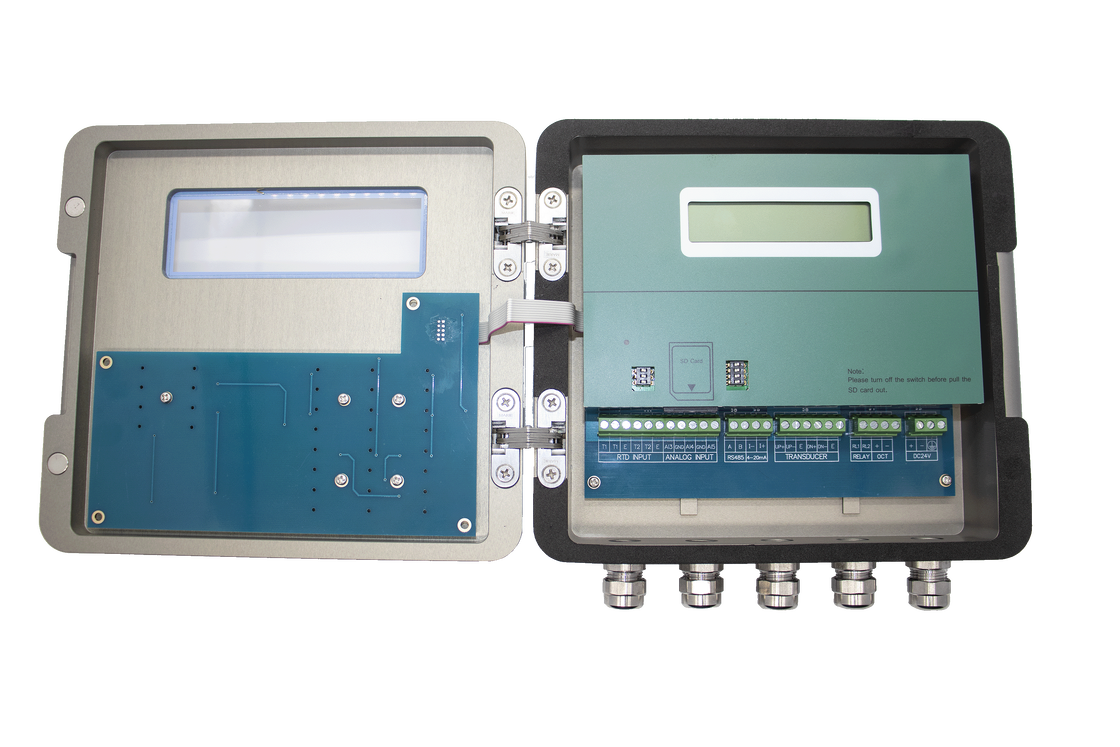

| مواصفات الأداء | |
|---|---|
| نطاق السرعة | 0.03 ~ ±40 قدم/ثانية (0.01 ~ ±12 متر/ثانية) |
| الدقة | ±0.5% |
| حجم الأنبوب | 1 بوصة ~ 200 بوصة (25 مم ~ 5000 مم) |
| قابلية التكرار | 0.15% من القيمة المقاسة |
| الخطية | ±1.0% |
| السوائل المتوافقة | الماء، مياه البحر، الزيت، الكحول، والمزيد |
| مواد الأنابيب | PVC، الفولاذ المقاوم للصدأ، الفولاذ الكربوني، النحاس، والمزيد |
| مواصفات الوظائف | |
|---|---|
| الاتصالات والمخرجات | ModBus RS485، خرج تناظري 4~20mA (أقصى حمل 750Ω)، خرج نبضي 0~9999Hz (OCT)، خرج مرحل (بحد أقصى 1Hz) |
| وحدات التدفق | المتر المكعب (m³)، اللتر (l)، جالون أمريكي (gal) |
| وحدات الوقت | /يوم/ساعة، /دقيقة، /ثانية |
| تخزين بطاقة SD | بحد أقصى 2 جيجابايت، فاصل زمني للتخزين: 1~86400 ثانية |
| مصدر الطاقة | 24 فولت تيار مستمر/1 أمبير بحد أقصى |
| لوحة المفاتيح | 16 مفتاح لمس |
| الشاشة | شاشة LCD بإضاءة خلفية، 20×2 حرف ورقمي |
| نطاق درجة الحرارة | جهاز الإرسال: -40 فهرنهايت ~ 140 فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية) المحول: -40 فهرنهايت ~ 176 فهرنهايت (-40 درجة مئوية ~ 80 درجة مئوية) |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| المواصفات الفيزيائية | |
|---|---|
| جهاز الإرسال | ألومنيوم مصبوب، IP65، مصنع بتقنية CNC |
| المحول | تصميم مغلف، درجة حماية IP68 |
| كابل المحول | طول الكابل القياسي: 33 قدم (10 متر) |
| الوزن | جهاز الإرسال: 1 كجم |
تم تجهيز مقياس التدفق الثابت بالموجات فوق الصوتية ST502 بخيارات اتصالات ومخرجات متعددة لضمان التكامل السلس مع أنظمة التحكم الصناعية المختلفة. تتيح هذه المخرجات الحصول على البيانات في الوقت الفعلي والمراقبة عن بعد والتحكم في العمليات المتعلقة بالتدفق.
| نوع الإخراج | الوظيفة | أمثلة التطبيق |
|---|---|---|
| RS485 (Modbus) | اتصال رقمي | المراقبة عن بعد، SCADA، تكامل النظام |
| 4-20mA | إدخال/إخراج تناظري | إدخال PLC، تغذية راجعة للعملية، أنظمة DCS |
| نبضة OCT | خرج إجمالي التدفق | وحدات التحكم بالدفعات، عدادات الطاقة، مسجلات التدفق |
| مرحل | خرج إنذار/تحكم | تشغيل الإنذارات، التحكم في الصمامات/المضخات، حماية سلامة التدفق |
