تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
التكرار: |
0.15% |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
مزود الطاقة: |
24 فولت تيار مستمر |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +176 درجة فهرنهايت (-40 درجة مئوية ~ +80 درجة مئوية) |
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
حجم الأنابيب: |
DN25-DN5000 |
التكرار: |
0.15% |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
مزود الطاقة: |
24 فولت تيار مستمر |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +176 درجة فهرنهايت (-40 درجة مئوية ~ +80 درجة مئوية) |
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
حجم الأنابيب: |
DN25-DN5000 |

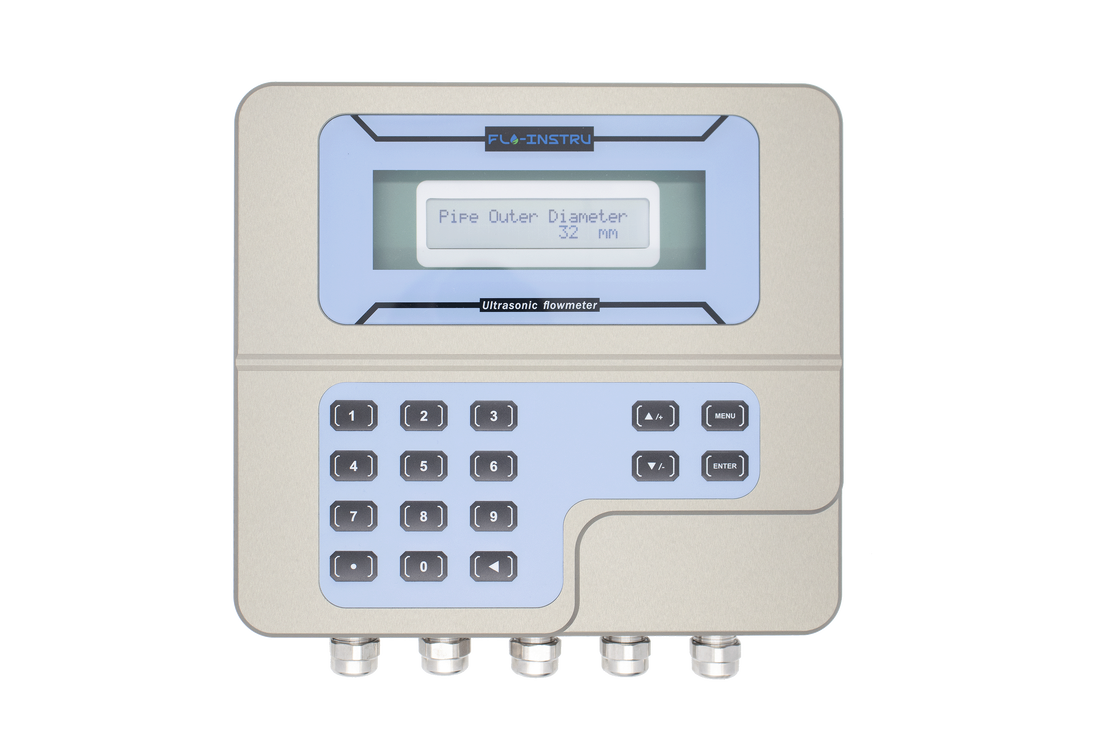

يستخدم مقياس التدفق بالموجات فوق الصوتية من النوع الإدخالي ST502 تقنية معالجة الإشارات الرقمية المتقدمة لتحقيق قياس تدفق عالي الدقة يبلغ ±0.5% عبر مجموعة واسعة من أحجام الأنابيب وتطبيقات السوائل النظيفة. تم تصميم ST502 بمسبار إدخالي قوي من الدرجة الصناعية، ويوفر اقترانًا قويًا بالموجات فوق الصوتية مباشرة داخل تيار التدفق، مما يضمن قوة إشارة ممتازة واستقرارًا طويل الأمد وأداءً موثوقًا به.
تسمح واجهة المستخدم ونظام القوائم الواضح والبديهي بالتكوين والتشغيل بسهولة. على عكس الموديلات التي يتم تثبيتها خارجيًا، يضع تصميم الإدخال المحولات فوق الصوتية مباشرة داخل الأنبوب، مما يتيح اختراقًا أقوى للإشارة واستقرارًا معززًا - وهو أمر مفيد بشكل خاص لخطوط الأنابيب ذات القطر الكبير، أو ظروف العمليات المعقدة، أو التطبيقات التي تتطلب قياسات موثوقة وقابلة للتكرار بدرجة عالية.
تم تصميم ST502 ليكون متعدد الاستخدامات، وهو مثالي لأنظمة توزيع المياه، وحلقات التبريد، وسوائل العمليات الصناعية، ومراقبة الطاقة، وتطبيقات التدفئة والتهوية وتكييف الهواء. إن مزيجه من الدقة العالية والأداء المستقر والبناء المتين يجعله حلاً موثوقًا به للمراقبة طويلة الأمد للتدفق ومهام القياس الحرجة.
ST502 هو منتج جديد عالي الجودة مصنوع من مادة سبائك الألومنيوم باستخدام طرق معالجة CNC. يعتمد تقنية فتح الجانب الممتص للحديد المغلق بالكامل والرائد في الصناعة بدون أي قفل بالمسامير، مما يقلل من الخطوات المملة للبراغي. هذا التصميم المريح يحقق حقًا "فتح في ثانية واحدة".
مقياس التدفق بالموجات فوق الصوتية لوقت العبور (TVT) هو تقنية قياس تدفق موثوقة للغاية تستخدم على نطاق واسع للسوائل النظيفة. على عكس التصميمات التي يتم تثبيتها خارجيًا، يضع المقياس من نوع الإدخال المحولات فوق الصوتية مباشرة في جدار الأنبوب بحيث تتلامس مع السائل. هذا يضمن انتقالًا قويًا للموجات فوق الصوتية، وجودة إشارة ممتازة، وأداءً مستقرًا طويل الأمد، خاصة على الأنابيب الكبيرة أو ذات الجدران السميكة.
في مقياس تدفق TVT من نوع الإدخال، يتم إدخال محولين فوق صوتيين في جدار الأنبوب. يرسل أحد المحولات نبضة في اتجاه مجرى التدفق (T_down) مع اتجاه السائل، بينما يرسل الآخر في اتجاه عكس مجرى التدفق (T_up) ضد التدفق. نظرًا لأن السائل المتدفق يسرع إشارة اتجاه مجرى التدفق ويبطئ إشارة عكس اتجاه مجرى التدفق، فإن فرق الوقت (Δt = T_up - T_down) يتناسب مع سرعة التدفق.
| المعلمة | المواصفات |
|---|---|
| نطاق السرعة | 0.03 ~ ±40 قدم/ثانية (0.01 ~ ±12 متر/ثانية) |
| الدقة | ±0.5% |
| حجم الأنبوب | 1"~200" (25 مم ~ 5000 مم) |
| التكرار | 0.15% من القيمة المقاسة |
| الخطية | ±1.0% |
| السائل | ماء، مياه بحر، زيت، كحول... |
| مادة الأنبوب | PVC، فولاذ مقاوم للصدأ، فولاذ كربوني، نحاس... |
| الميزة | المواصفات |
|---|---|
| الاتصالات والمخرجات | الاتصال: ModBus RS485 خرج تناظري: 4~20 مللي أمبير، أقصى حمل 750 أوم خرج نبضي: 0~9999 هرتز، OCT (تردد الحد الأدنى والأقصى قابل للتعديل) خرج مرحل: 1 هرتز كحد أقصى (1 أمبير عند 125 فولت تيار متردد أو 2 أمبير عند 30 فولت تيار مستمر) |
| وحدة التدفق | متر مكعب (م³)، لتر (ل)، جالون أمريكي (جالون). الوحدة الافتراضية للمصنع هي م³/ساعة |
| وحدة الوقت | /يوم/ساعة، /دقيقة، /ثانية |
| بطاقة SD | أقصى تسجيل: 2 جيجابايت، يعمل لأكثر من 1000 يوم فاصل زمني للتخزين: 1~86400 ثانية |
| مصدر الطاقة | 24 فولت تيار مستمر/1 أمبير كحد أقصى |
| لوحة المفاتيح | 16 مفتاح لمس |
| العرض | 20*2 حرف ورقم شبكي، شاشة LCD بإضاءة خلفية |
| درجة الحرارة | جهاز الإرسال: -40 فهرنهايت ~ 140 فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية) المحول: -40 فهرنهايت ~ 176 فهرنهايت (-40 درجة مئوية ~ 80 درجة مئوية) |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| المكون | المواصفات |
|---|---|
| جهاز الإرسال | ألومنيوم مصبوب، IP65، مصنع CNC |
| المحول | تصميم مغلف، درجة حماية IP68 |
| كابل المحول | طول الكابل القياسي: 33 قدم (10 متر) |
| الوزن | جهاز الإرسال: 1 كجم |
تم تجهيز مقياس التدفق بالموجات فوق الصوتية الثابت ST502 بخيارات اتصال وإخراج متعددة لضمان التكامل السلس في أنظمة التحكم الصناعية المختلفة. تتيح هذه المخرجات الحصول على البيانات في الوقت الفعلي، والمراقبة عن بعد، والتحكم في العمليات المتعلقة بالتدفق.
| نوع الإخراج | الوظيفة | أمثلة التطبيق |
|---|---|---|
| RS485 (Modbus) | اتصال رقمي | المراقبة عن بعد، SCADA، تكامل النظام |
| 4-20 مللي أمبير | إدخال/إخراج تناظري | إدخال PLC، تغذية راجعة للعمليات، أنظمة DCS |
| OCT Pulse | إخراج إجمالي التدفق | وحدات التحكم بالدفعات، عدادات الطاقة، مسجلات التدفق |
| مرحل | إخراج إنذار/تحكم | تشغيل الإنذارات، التحكم في الصمامات/المضخات، حماية سلامة التدفق |
