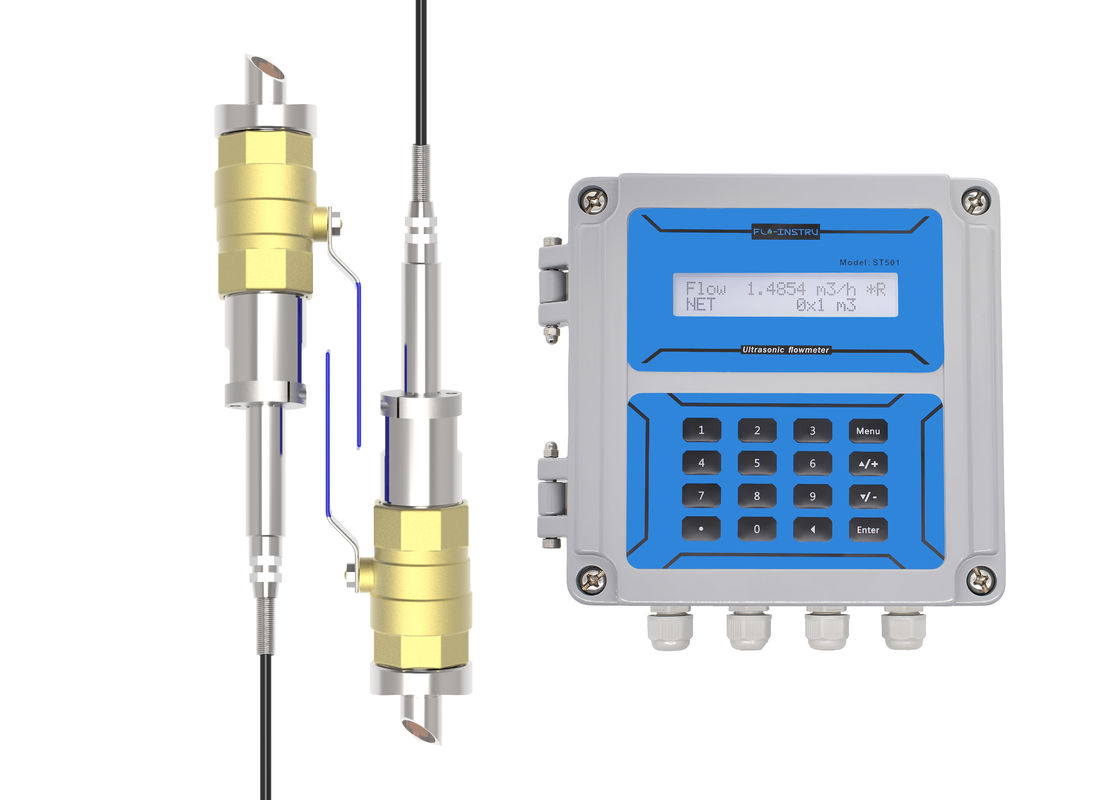

مقياس التدفق بالموجات فوق الصوتية من النوع ST501
مقياس التدفق بالموجات فوق الصوتية الذي يستخدم طرق وقت العبور لقياس التدفق.
مقدمة
يستخدم مقياس التدفق بالموجات فوق الصوتية ST501 أحدث تقنيات معالجة الإشارات الرقمية الموثوقة، وينقل قياس التدفق لمجموعة واسعة من أحجام السوائل والأنابيب بدقة وموثوقية عالية. من خلال الجمع بين محول الأداء المتميز والمواد الصناعية عالية المستوى، يمكن لأجهزة Flo-Instruments العمل لفترة طويلة دون أي قلق.
تسهل اختيارات عرض القائمة الواضحة استخدام الأجهزة بشكل مريح للغاية. يعتبر محول IP68 أكثر ملاءمة للتطبيق في البيئات القاسية مثل الرطوبة والانغمار. تجعل الواجهة البسيطة من السهل جدًا التشغيل.
يعتمد مقياس التدفق بالموجات فوق الصوتية ST501 على تقنية وقت العبور، والتي تتميز بدقة قياس عالية. يشير محول الإدخال إلى إدخال المحول في الجزء الداخلي من خط الأنابيب لقياس التدفق. يمكنه قياس معدل التدفق وسرعة التدفق بدقة داخل خط أنابيب السائل. تتمثل ميزة محول الإدخال في أنه يمكنه الحفاظ على السطح الخارجي للأنبوب مسطحًا، وبالتالي تقليل فقدان الضغط، ويتمتع بموثوقية ودقة قياس عالية.
الفوائد
يوفر مقياس التدفق بالموجات فوق الصوتية Flo-Instruments ST501 قياس تدفق دقيق ومتكرر للسوائل بسعر اقتصادي. إنه مصنوع من علبة معدنية قوية. من خلال الجمع بين محول الأداء المتميز والمواد الصناعية عالية الجودة، فهو مثالي لأحجام الأنابيب من 1 بوصة (25 مم) حتى 48 بوصة (1200 مم) في القطر. يشير محول الإدخال إلى إدخال المحول في الجزء الداخلي من خط الأنابيب لقياس التدفق. يمكنه قياس معدل التدفق وسرعة التدفق بدقة داخل خط أنابيب السائل. تتمثل ميزة محول الإدخال في أنه يمكنه الحفاظ على السطح الخارجي للأنبوب مسطحًا، وبالتالي تقليل فقدان الضغط، ويتمتع بموثوقية ودقة قياس عالية.
المبدأ
تمثل تقنية TVT (وقت العبور الدوامي) نهجًا متطورًا لقياس التدفق بالموجات فوق الصوتية، حيث تجمع بين مبادئ الموجات فوق الصوتية لوقت العبور مع القدرة على تسخير ظاهرة فقدان الدوامة، مما يوفر دقة وتنوعًا لا مثيل لهما في مقاييس التدفق بالموجات فوق الصوتية. تعمل تقنية التكامل المبتكرة هذه على تحسين دقة وتنوع وأداء مقاييس التدفق بالموجات فوق الصوتية، مما يجعلها مناسبة تمامًا لمجموعة واسعة من التطبيقات عبر مختلف الصناعات وهي حل قيم للصناعات التي تتطلب قياسات تدفق دقيقة في ظروف التدفق المتغيرة.
تتفوق تقنية TVT في التطبيقات التي تختلف فيها ظروف تدفق السوائل بين الصفائح والاضطراب. يؤدي دمج بيانات فقدان الدوامة إلى تحسين الدقة في بيئات التدفق الصعبة.
تعتبر تقنية TVT متعددة الاستخدامات ومناسبة لمجموعة واسعة من أنواع السوائل، بما في ذلك السوائل ذات اللزوجة والكثافة المتغيرة.
التطبيقات
تُستخدم مقاييس التدفق بالموجات فوق الصوتية من النوع الإدخالي بشكل أساسي لقياس تدفق الحجم في السوائل الموصلة والملاط في الأنابيب المغلقة. بما في ذلك الأحماض والقلويات والأملاح والسوائل شديدة التآكل الأخرى. تستخدم مقاييس التدفق بالموجات فوق الصوتية من النوع الإدخالي على نطاق واسع في البترول والكيماويات والمعادن والمنسوجات والأغذية والأدوية وصناعة الورق وغيرها من الصناعات، بالإضافة إلى حماية البيئة والإدارة البلدية وبناء الحفاظ على المياه وغيرها من المجالات.
المواصفات
| مواصفات الأداء | |
| نطاق السرعة | 0 ~ ±16 قدم/ثانية (0 ~ ±5 م/ث) |
| الدقة | ±1.0% |
| حجم الأنبوب | مشابك: 1’’~48’’ (25 مم ~ 1200 مم) |
| السائل | ماء، ماء بحر، زيت، كحول... |
| مادة الأنبوب | PVC، فولاذ كربوني، فولاذ مقاوم للصدأ... |
| مواصفات الوظيفة | |
| مخرجات اختيارية | مخرج نبض OCT: 0~5000 هرتز. |
| خرج تناظري: 4~20 مللي أمبير، أقصى حمل 750Ω. | |
| واجهة الاتصال | RS485 |
| مزود الطاقة | 24 فولت تيار مستمر/1 أمبير كحد أقصى |
| لوحة المفاتيح | مفتاح 16 (4×4) مع حركة لمسية |
| العرض | 20×2 شبكة أبجدية رقمية، شاشة LCD بإضاءة خلفية. |
| درجة الحرارة | جهاز الإرسال: 32℉~140℉ (0℃~60℃) |
| المحول: -40℉~176℉ (-40℃~80℃) | |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| المواصفات المادية | |
| جهاز الإرسال | سبائك الألومنيوم، IP65. |
| المحول | تصميم مغلف، IP68. |
| كابل المحول | طول الكابل القياسي: 33 قدم (10 م). |
| الوزن |
جهاز الإرسال: حوالي 0.7 كجم؛ المحول: حوالي 0.4 كجم |
