تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: FL101
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |

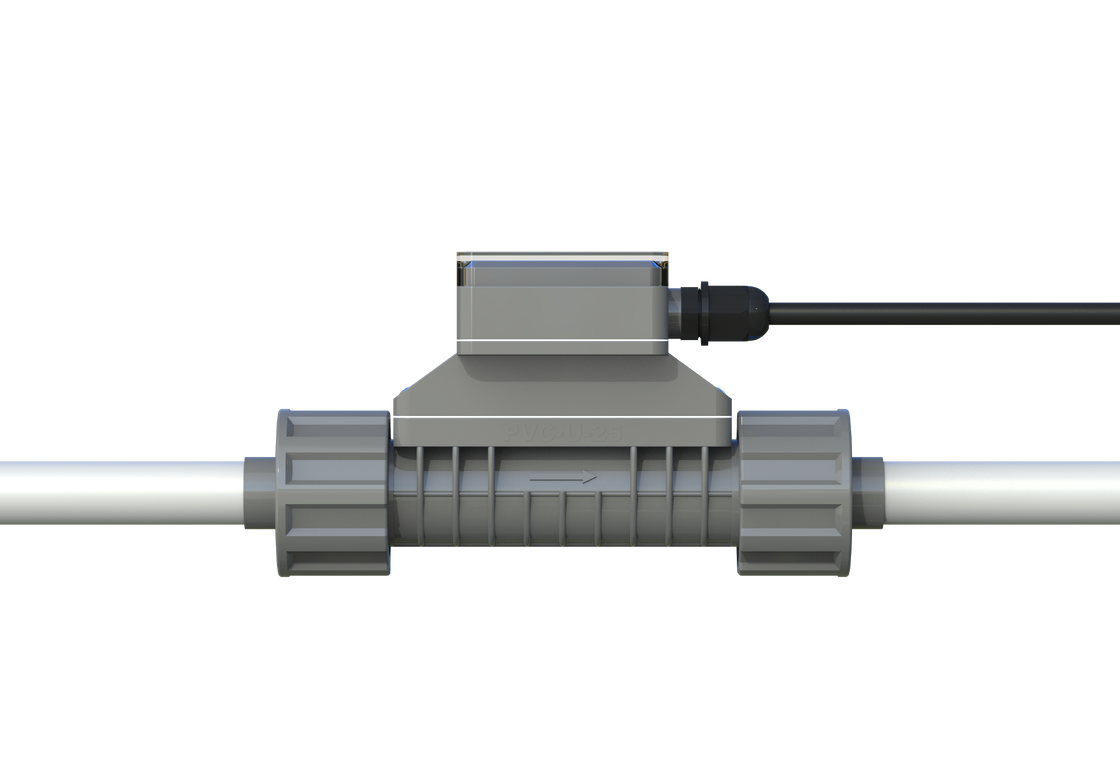

FL101 عداد تدفق بالموجات فوق الصوتية في الخط
تم تصميم FL101 خصيصا لقياس تدفق السوائل المختلفة في خطوط الأنابيب، مما يتيح قياس تدفق في الوقت الحقيقي في عمليات الإنتاج.الإشارات التناظرية، وأكثر لتسهيل قياس ومراقبة عمليات الإنتاج.
مع متطلبات الترقية الصناعية، تحتاج الأدوات إلى نتائج غنية لتحقيق الأتمتة.غالبًا ما يكون لمعدات التدفق التقليدية مخرجات محدودة لا تستطيع تلبية الاحتياجات في الموقع وتتطلب استبدالها في المواقع الأصليةقدمت شركة فلو-أينسترومنتس مقياس تدفق متواصل يحتوي على تصميم أنابيب مستقيم بالكامل دون فقدان ضغط، وربط مزدوج، وتركيب بسيط.
شريحة قياس متقدمة مدمجة بدقة زمنية تصل إلى 20 ثانية
طريقة قائمة مبتكرة مع القائمة المنسدلة
| النموذج | قطر الأنابيب الاسمي | (ل) | أ | ب | ج | د |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| مادة PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
الوحدة:ملم
ملاحظة:"L" هو طول قسم الأنابيب المقطوع أثناء التثبيت؛ "D" هو القطر الخارجي لقطاع الأنابيب المثبت.
منذ إدخال هذا المنتج إلى السوق ، تم استخدام هذا المنتج على نطاق واسع في صناعة معدات التنظيف.لقد تم الترويج لها باستمرار في الصناعات الجديدة.
الصناعات الرئيسية:أشباه الموصلات، الغذاء، الأدوية، مياه الشرب، مواد التنظيف، الطباعة والتصبيع، المنتجات الكيميائية، الخ.
مع توسع السوق، نستمر في اكتشاف وسائل إعلام أكثر قابلية للقياس. نحن نشجع المستخدمين على مشاركة تطبيقات إضافية لمساعدتنا على إثراء وتحسين منتجاتنا باستمرار.
وقد تم قياس العديد من الوسائط الأخرى - مرحب بك في الاستشارة للتطبيقات المحددة.
| اسم المنتج | FL101 مقياس تدفق بالموجات فوق الصوتية في الخط |
| الدقة | ±1.0% (0.3m/s~5.0m/s) |
| سرعة التدفق | 0.1m/s~10.0m/s |
| خطية | ±1.0% (0.3m/s-5.0m/s) |
| التكرار | 0.40٪ |
| وقت الاستجابة | 500 ثانية |
| عرض الشاشة | 1.54' 240*240 IPS LCD 360 درجة الدوران (لسهولة القراءة) |
| لغة القائمة | الصينية المبسطة / الصينية التقليدية / الإنجليزية |
| وحدة العرض | يدعم اختيار الوحدات المترية والإمبريالية، m3/h، LPM، ml/min، GPM، LPH، الوحدة الافتراضية المصنعة هي LPM |
| عرض البيانات | التدفق الفوري، سرعة التدفق الفورية، الحجم التراكمي الصافي، الحجم التراكمي الفردي، القيمة القصوى اليومية، القيمة الدقيقة اليومية، الحجم التراكمي اليومي / الشهري / السنوي |
| المجموع | إجمالي تدفق 7 أرقام |
| البيانات التراكمية | 10 سنوات و 64 شهر و 64 يوم |
| مفتاح العملية | أربعة أزرار لمسة |
| بطارية التقويم | CR1220 |
| إمدادات الطاقة | 24VDC@3W |
| مخرجات التناظرية | 4-20mA، الحمل الأقصى 600Ω |
| واجهة الاتصال | RS485، دعم بروتوكول ModBus RTU |
| مخرج رله | (اختياري) 30VDC@1A، وتردد التبديل أقل من 2Hz |
| الإعلام | الماء، المحلولات، المفاعلات الكيميائية (القذارة ≤ 4%) ، الخ |
| مستوى الحماية | IP66 |
| طريقة التثبيت | يتم دمج مقاطع الأنابيب ، ويتم توصيل أنابيب PVC-U بالاتحادات (المفاصل الزلقة) |
| حجم الأنابيب | OD20 (DN15-1⁄2") ، OD25 (DN20-3⁄4") ، OD32 (DN25-1") ، OD40 (DN32-11⁄2") |
| مادة قسم الأنابيب | الـ UPVC |
| درجة حرارة الوسيط | 0°C-60° |
| درجة حرارة العمل | -10 درجة مئوية -50 درجة مئوية |
| الرطوبة المحيطة | الرطوبة النسبية 0-95%، لا وجود لتكثيف |
| اللزوجة المطبقة | < 300CST (mm2/s) |
| طول الكابل | القياسية: 2m ((6.6ft). يمكن تمديدها إلى 20m ((66ft) |
وفقًا لمتطلبات اختيار نقطة التثبيت ، قطع قسم من الأنابيب في موقع التثبيت.
فك المكسرتين من العداد وأدخلهما في الأنابيب.
ضع الغراء من البيفيكس على مرفقين الأنابيب على الجهاز وقم بتوصيلهما بالأنابيب.
ضع العداد في الوسط وشد المكسرة لاستكمال التثبيت؛ انتبه إلى اتجاه التدفق أثناء التثبيت.
قم بتوصيل الطرف الآخر من الكابل بمصدر كهرباء 24 فولت متواصلة، شغله وراقبه.
| FL101 | الرمز | نطاق حجم الأنابيب [DN & Inch & OD] |
|---|---|---|
| أ | DN15 1/2" OD20 | |
| ب | DN20 3/4" OD25 | |
| ج | DN25 ٬ 1 ٬ OD32 | |
| د | DN32 1/1/4 " OD40 |
| الرمز | وضع الخروج |
|---|---|
| 1 | 4-20mA، RS485، إرسال |
| الرمز | طول الكابل |
|---|---|
| (ل) | 6.6ft(2m) ((إذا لم يكن هناك خيار، فإنه سيتم تخلف عن) |
| L+ | على الطلب أطوال أخرى |
مثال معلومات الطلب الكاملة:FL101 A 1 L
