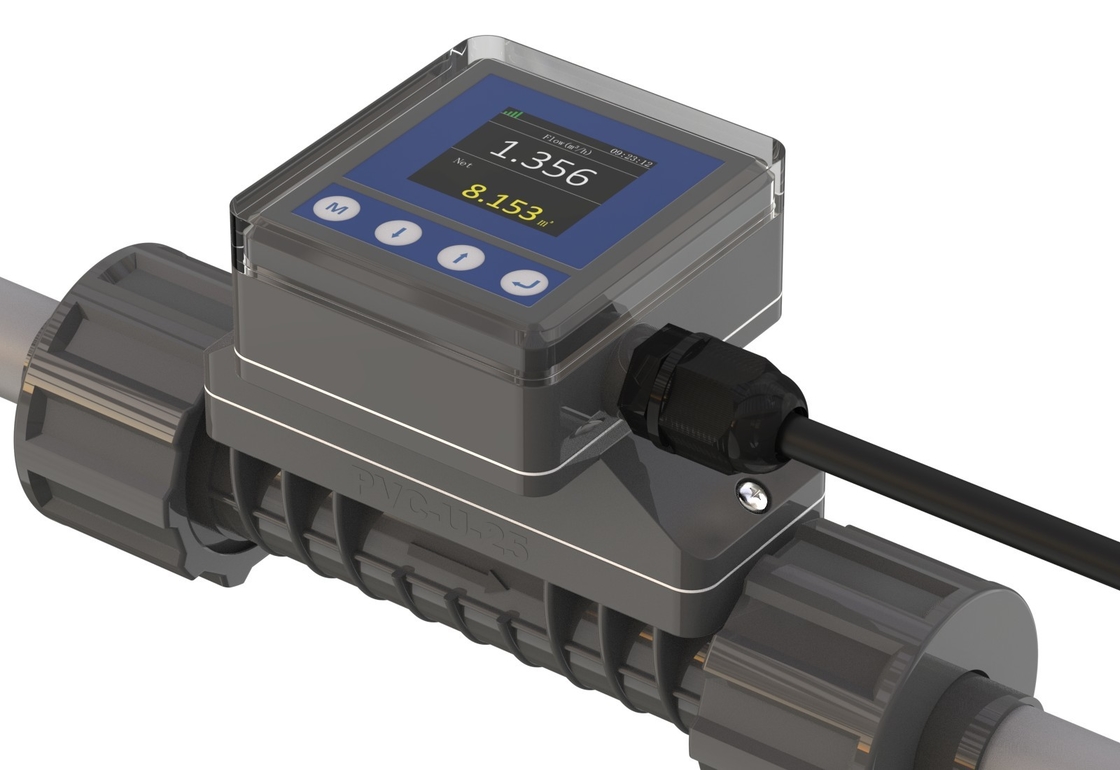

مقياس تدفق بالموجات فوق الصوتية من النوع FL101
معلومات المنتج
يستخدم FL101 خصيصًا لقياس تدفق السوائل المختلفة في خطوط الأنابيب، وتحقيق قياس التدفق في الوقت الفعلي في عملية الإنتاج. تخرج الأداة إشارات رقمية وإشارات تناظرية وما إلى ذلك، وذلك لتحقيق قياس عملية الإنتاج والتحكم فيها.
نظرًا للحاجة إلى الترقية الصناعية، يُطلب من الأدوات أن تحتوي على مخرجات غنية لتحقيق التشغيل الآلي. ومع ذلك، فإن إخراج مقاييس التدفق التقليدية بسيط نسبيًا ولا يمكنه تلبية الاحتياجات الميدانية، ويجب استبداله في الموضع الأصلي.
أطلقت Flo-Instruments مقياس تدفق من النوع الداخلي بتصميم أنبوب مستقيم كامل بدون فقدان للضغط، واتصال مزدوج، وتركيب بسيط.
الفوائد
| يحتوي مقياس التدفق بالموجات فوق الصوتية من النوع الداخلي على شريحة قياس متقدمة مدمجة (دقة زمنية تصل إلى 20 بكسل) |
|
|
|
||
|
|
|
ميزات المنتج
البعد
| نموذج | قطر الأنبوب الاسمي | L | A | B | C | D |
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| الوحدة: مم | ||||||
| ملحوظة: | ||||||
| "L" هو طول مقطع الأنبوب المقطوع أثناء التثبيت؛ "D" هو القطر الخارجي لمقطع الأنبوب المثبت. |
||||||
الوسيط المتوافق
منذ طرح المنتج في السوق، تم استخدامه على نطاق واسع في صناعة معدات التنظيف. نظرًا لسهولة تركيبه وتشغيله، وأداء القياس الموثوق به، فقد تم الترويج له باستمرار في الصناعات الجديدة.
الصناعات الرئيسية: أشباه الموصلات، والأغذية، والأدوية، ومياه الشرب، والمنظفات، والطباعة والصباغة، والمنتجات الكيميائية، إلخ.
|
الوسائط التي قام المستخدمون بقياسها:
|
مع توسع السوق، سنجد أنه سيكون هناك المزيد والمزيد من الوسائط التي سيتم قياسها. نأمل أن يشارك المستخدمون المزيد من التطبيقات حتى نتمكن من إثراء منتجاتنا وتحسينها باستمرار.
تحديد الوسائط القابلة للقياس:
|
|
معلومات تقنية
المعلمة
| اسم المنتج | مقياس تدفق بالموجات فوق الصوتية من النوع FL101 |
| الدقة | ±1.0% (0.3 م / ث ~ 5.0 م / ث) |
| سرعة التدفق | 0.1 م / ث ~ 10.0 م / ث |
| الخطية | ±1.0% (0.3 م / ث - 5.0 م / ث) |
| التكرار | 0.40% |
| وقت الاستجابة | 500 مللي ثانية |
| شاشة العرض | 1.54’’ 240 * 240 IPS LCD 360 درجة دوران (للقراءة السهلة) |
| لغة القائمة | الصينية المبسطة / الصينية التقليدية / الإنجليزية |
| وحدة العرض | يدعم تحديد الوحدات المترية والإمبراطورية، م ³؛ / ساعة، LPM، مل / دقيقة، GPM، LPH، الوحدة الافتراضية للمصنع هي LPM |
| بيانات العرض | التدفق اللحظي، سرعة التدفق اللحظية، الحجم التراكمي الصافي، الحجم التراكمي الفردي، القيمة القصوى اليومية، القيمة الدنيا اليومية، الحجم التراكمي اليومي / الشهري / السنوي |
| العداد الإجمالي | عداد تدفق بـ 7 أرقام |
| البيانات التراكمية | 10 سنوات 64 شهرًا 64 يومًا |
| مفتاح التشغيل | أربعة أزرار تعمل باللمس |
| بطارية التقويم | CR1220 |
| مزود الطاقة | 24VDC@3W |
| الإخراج التناظري | 4-20mA، الحد الأقصى للحمل 600&Omega؛ |
| واجهة الاتصال | RS485، دعم بروتوكول ModBus RTU |
| إخراج التنبيه | إخراج إنذار الحد العلوي والسفلي OCT، إخراج النبض، إلخ. |
| إخراج الترحيل | (اختياري) 30VDC@1A، تردد التبديل أقل من 2 هرتز |
| الوسائط | الماء، المحاليل، الكواشف الكيميائية (الشوائب &le؛ 4%)، إلخ. |
| مستوى الحماية | IP66 |
| طريقة التثبيت | تم دمج أقسام الأنابيب، ويتم توصيل أنابيب PVC-U بوصلات (وصلات انزلاقية). |
| حجم الأنبوب | OD20 (DN15-½")، OD25 (DN20-¾")، OD32 (DN25-1")، OD40 (DN32-1½") |
| مادة قسم الأنبوب | UPVC |
| درجة حرارة الوسيط | 0 درجة مئوية - 60 درجة مئوية |
| درجة حرارة التشغيل | -10 درجة مئوية - 50 درجة مئوية |
| الرطوبة المحيطة | الرطوبة النسبية 0٪ -95٪، بدون تكاثف |
| اللزوجة المطبقة | <300CST (mm²؛/s) |
| طول الكابل | قياسي: 2 متر (6.6 قدم). يمكن إطالته إلى 20 متر (66 قدم) |
التركيب
| 1. قطع الأنبوب | |
|
وفقًا لمتطلبات تحديد نقطة التثبيت، قم بقص جزء من الأنبوب في موقع التثبيت. |
| 2. أدخل الصواميل في الأنبوب | |
|
قم بفك الصواميل من العداد وأدخلها في الأنبوب. |
| 3. قم بلصق وصلات الأنابيب | |
|
ضع غراء PVC على وصلتي الأنابيب الموجودتين على الجهاز وقم بتوصيلهما بالأنابيب. |
| 4. قم بتركيب مقياس التدفق | |
|
ضع العداد في المنتصف وشد الصامولة لإكمال التثبيت؛ انتبه إلى اتجاه التدفق أثناء التثبيت. |
| 5. قم بتشغيل الطاقة وتشغيلها | |
|
قم بتوصيل الطرف الآخر من الكابل بمصدر طاقة 24 فولت تيار مستمر، وقم بتشغيل الطاقة والمراقبة. |
الحزمة والملحقات
معلومات الطلب
| FL101 | الكود | نطاق حجم الأنبوب [DN &Inch &OD] | ||||
| A | DN15 | 1/2" | OD20 | |||
| B | DN20 | 3/4" | OD25 | |||
| C | DN25 | 1" | OD32 | |||
| D | DN32 | 1-1/4" | OD40 | |||
| الكود | وضع الإخراج | |||||
| 1 | 4-20mA,RS485,OCT Pulse,Relay | |||||
| الكود | طول الكابل | |||||
| L | 6.6 قدم (2 متر) (إذا لم يكن هناك اختيار، فسيتم اعتباره افتراضيًا) | |||||
| L+ | عند الطلب أطوال أخرى | |||||
| FL101 | A | 1 | L | معلومات الطلب الكاملة | ||
