تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST501
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: تغليف تقليدي
وقت التسليم: 3-5 أيام عمل
شروط الدفع: T/T
حجم الأنابيب: |
1 بوصة ~ 48 بوصة DN25-DN1200 |
مادة الأنابيب: |
بولي فينيل كلوريد، الفولاذ الكربوني، الفولاذ المقاوم للصدأ... |
سائل: |
الماء، مياه البحر، النفط، الكحول... |
نطاق السرعة: |
0 ~±16 قدم/ثانية (0 ~±5 متر/ثانية) |
الدقة: |
±1.0% من القيمة المقاسة |
التكرار: |
0.3٪ |
نوع المحولات: |
تضييق على |
درجة حرارة العمل: |
درجة حرارة التشغيل: 32 درجة فهرنهايت ~ +140 درجة فهرنهايت (0 درجة مئوية ~ +60 درجة مئوية) |
عرض: |
شاشة LCD بإضاءة خلفية، 20×2، أبجدية رقمية |
إمدادات الطاقة: |
24 فولت تيار مستمر @1 أمبير كحد أقصى |
حجم الأنابيب: |
1 بوصة ~ 48 بوصة DN25-DN1200 |
مادة الأنابيب: |
بولي فينيل كلوريد، الفولاذ الكربوني، الفولاذ المقاوم للصدأ... |
سائل: |
الماء، مياه البحر، النفط، الكحول... |
نطاق السرعة: |
0 ~±16 قدم/ثانية (0 ~±5 متر/ثانية) |
الدقة: |
±1.0% من القيمة المقاسة |
التكرار: |
0.3٪ |
نوع المحولات: |
تضييق على |
درجة حرارة العمل: |
درجة حرارة التشغيل: 32 درجة فهرنهايت ~ +140 درجة فهرنهايت (0 درجة مئوية ~ +60 درجة مئوية) |
عرض: |
شاشة LCD بإضاءة خلفية، 20×2، أبجدية رقمية |
إمدادات الطاقة: |
24 فولت تيار مستمر @1 أمبير كحد أقصى |

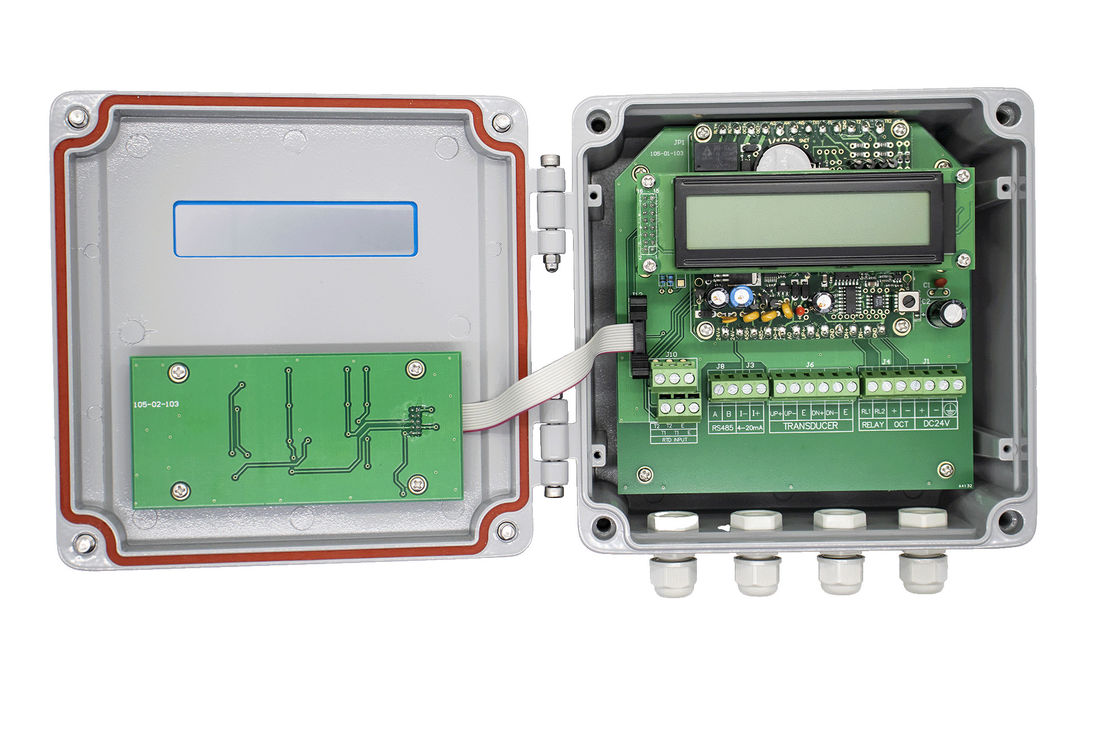

ST501 مقياس تدفق بالموجات فوق الصوتية
مقياس تدفق يستخدم على نطاق واسع على أساس تكنولوجيا مرور الوقت
مقدمة
ST501مقياس التدفق بالموجات فوق الصوتية هو مقياس تدفق عالمية في الوقت المناسب مصممة باستخدام رقاقة FPGA ونقل نبضات النطاق العريض منخفضة الجهد.
يمتلك مقياس التدفق نطاقًا واسعًا من التطبيقات ، مع واجهة واضحة سهلة التعامل معها. تسمح المحولات المضغوطة للمستخدمين بقياس بيانات التدفق دون قطع أي أنبوب ،و لا توجد حاجة للضغط، لا تسربات، لا تآكل من السوائل.
الفوائد
المبدأ
تقنية TVT ((Transit-Time Vortex) تمثل نهجاً متطوراً لقياس تدفق الموجات فوق الصوتية،الجمع بين مبادئ الموجات فوق الصوتية في زمن العبور مع القدرة على تسخير ظاهرة إلقاء الدوران، وتوفر دقة لا مثيل لها وتنوعا في أجهزة قياس تدفق الموجات فوق الصوتية. هذه التكنولوجيا الابتكارية التكامل تعزز دقة، وتنوع وأداء أجهزة قياس تدفق الموجات فوق الصوتية،مما يجعلها مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعات ، وهي حل قيم للصناعات التي تتطلب قياسات تدفق دقيقة في ظروف تدفق مختلفة.
تتفوق تكنولوجيا TVT في التطبيقات التي تختلف فيها ظروف تدفق السوائل بين الطبقة والضوضاء. يزيد دمج بيانات تسرب الدوران من الدقة في بيئات التدفق الصعبة.
تكنولوجيا TVT متعددة الاستخدامات وملائمة لمجموعة واسعة من أنواع السوائل ، بما في ذلك السوائل ذات اللزوجة والكثافة المختلفة.
المواصفات
| مواصفات الأداء | |
| نطاق السرعة | 0 ~ ± 16ft/s (0 ~ ± 5m/s) |
| الدقة | ±1.0% |
| حجم الأنابيب | التشغيل: 1 ′′~ 48 ′′ (25mm~ 1200mm) |
| سائل | الماء، مياه البحر، النفط، الكحول... |
| مواد الأنابيب | الفولاذ الكربوني والفولاذ المقاوم للصدأ |
| مواصفات الوظيفة | |
| النتائج الاختيارية | خروج النبضات OCT: 0 ~ 5000Hz. الخروج التناظري: 4 ~ 20mA، الحمل الأقصى 750Ω. |
| واجهة الاتصال | RS485 |
| إمدادات الطاقة | 24 فولت DC |
| لوحة المفاتيح | مفتاح 16 ((4 × 4) مع عمل اللمس |
| العرض | 20×2 شبكة الحروف الرقمية، خلفية مضاءة LCD. |
| الحرارة | جهاز الإرسال: 32 درجة فهرنهايت إلى 140 درجة فهرنهايت (0 درجة مئوية إلى 60 درجة مئوية) المحول: 32 درجة فهرنهايت إلى 140 درجة فهرنهايت (0 درجة مئوية إلى 60 درجة مئوية) |
| الرطوبة | ما يصل إلى 99٪ RH ، غير مكثف |
| المواصفات الفيزيائية | |
| جهاز إرسال | سبيكة الألومنيوم، IP65. |
| المحول | تصميم مغلف، IP68 |
| كابل المحول | طول الكابل القياسي: 33 قدم (10 متر). |
| الوزن |
جهاز الإرسال: حوالي 0.7 كجم. المحول: حوالي 0.4 كجم |
