تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: TM601
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
نطاق درجة الحرارة: |
14 درجة فهرنهايت ~ 122 درجة فهرنهايت (-10 درجة مئوية ~ 50 درجة مئوية) |
نطاق السرعة: |
± 0.1m/s ~ ± 5m/s (± 0.328 قدم/s ~ ± 16ft/s) |
مزود الطاقة: |
9-36V العاصمة |
دقة: |
± 2.0 ٪ |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus |
نوع العرض: |
شاشة عرض OLED 128*64 نقطية |
نطاق درجة الحرارة: |
14 درجة فهرنهايت ~ 122 درجة فهرنهايت (-10 درجة مئوية ~ 50 درجة مئوية) |
نطاق السرعة: |
± 0.1m/s ~ ± 5m/s (± 0.328 قدم/s ~ ± 16ft/s) |
مزود الطاقة: |
9-36V العاصمة |
دقة: |
± 2.0 ٪ |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus |
نوع العرض: |
شاشة عرض OLED 128*64 نقطية |
جهاز TM601 هو مقياس تدفق بالموجات فوق الصوتية مدمج ومثبت بالمشبك مصمم خصيصًا لآلات التنظيف بالموجات فوق الصوتية وتطبيقات سخانات المياه.
أكمل التركيب وابدأ القياس في دقيقة واحدة فقط دون الحاجة إلى تعديلات على الأنابيب.
قم بالتركيب والاستخدام دون إيقاف الإنتاج، ودون تعديلات على الأنابيب، ودون فقدان الضغط.
توفر شاشة OLED (128x64 بكسل) رؤية مثالية حتى في البيئات المظلمة.
| المواصفات | التفاصيل |
|---|---|
| معدل السرعة | 0.328 قدم/ثانية ~ ±16 قدم/ثانية (0.1 متر/ثانية ~ ±5 متر/ثانية) |
| الدقة | ±2.0% |
| حجم الأنبوب | DN4، DN8، DN10، DN15، DN20، DN25، DN32، DN40، DN50، DN65، DN80، DN100، DN125، DN200 |
| توافق السائل | ماء عادي، مياه بحر، مياه تبريد/ساخنة، كحول، والمزيد |
| مادة الأنبوب | PVC، فولاذ مقاوم للصدأ، فولاذ كربوني، نحاس، ومواد أخرى متنوعة |
| مزود الطاقة | 9 ~ 36 فولت تيار مستمر، بحد أقصى 500 مللي أمبير |
| الاتصال | بروتوكول MODBUS، RS485 |
| خرج تناظري | 4-20 مللي أمبير، بحد أقصى 750 أوم |
| خرج إنذار | وظيفة إنذار الحد الأعلى والأسفل OCT (اختياري) |
| الشاشة | شاشة عرض نقطية OLED 128 * 64 |
| لوحة المفاتيح | أربعة أزرار لمس |
| وحدة التدفق | اختيار الوحدة المترية: متر مكعب (م³)، لتر (ل)، جالون أمريكي (جال) |
| وحدة الوقت | /ساعة، /دقيقة (الافتراضي من المصنع: متر مكعب في الساعة) |
| نطاق درجة الحرارة | المحيط: 14 فهرنهايت ~ +122 فهرنهايت (-10 درجة مئوية ~ +50 درجة مئوية) السائل: 14 فهرنهايت ~ +122 فهرنهايت (-10 درجة مئوية ~ +50 درجة مئوية) |
| رطوبة المحيط | RH 0 ~ 95%، لا تكثف |
| مادة الغلاف | سبائك الألومنيوم، معالجة بالقطع CNC |
| معدل الحماية | IP54 |

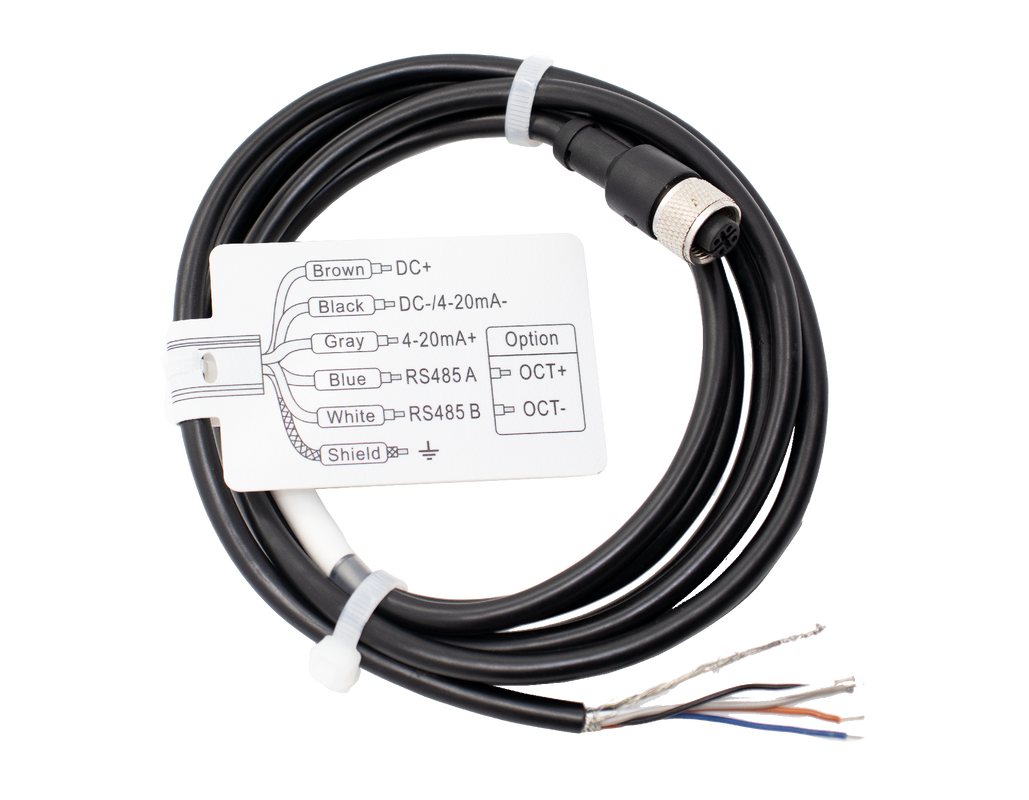

| طول الكابل | 2 متر (6.6 قدم) قياسي |
| DN | القطر الخارجي | نطاق القطر الخارجي | بوصة | نطاق التدفق |
|---|---|---|---|---|
| DN4 | القطر الخارجي 9.53 | 95 مم - 10.5 مم | 1/8 بوصة | 0.003 ~ 0.142 متر مكعب/ساعة 0.047 ~ 2.374 لتر/دقيقة 0.013 ~ 0.627 جالون/دقيقة |
| DN8 | القطر الخارجي 12.7 | 12.4 مم - 13.1 مم | 1/4 بوصة | 0.011 ~ 0.570 متر مكعب/ساعة 0.190 ~ 9.496 لتر/دقيقة 0.050 ~ 2.509 جالون/دقيقة |
| DN10 | القطر الخارجي 15 | 14.5 مم - 15.4 مم | 3/8 بوصة | 0.026 ~ 1.282 متر مكعب/ساعة 0.427 ~ 21.366 لتر/دقيقة 0.113 ~ 5.644 جالون/دقيقة |
| DN15 | القطر الخارجي 20 | 16.5 مم - 23.0 مم | 1/2 بوصة | 0.046 ~ 2.279 متر مكعب/ساعة 0.760 ~ 37.984 لتر/دقيقة 0.201 ~ 10.034 جالون/دقيقة |
| DN20 | القطر الخارجي 25 | 25.0 مم - 30.0 مم | 3/4 بوصة | 0.103 ~ 5.128 متر مكعب/ساعة 1.709 ~ 85.464 لتر/دقيقة 0.452 ~ 22.577 جالون/دقيقة |
| DN25 | القطر الخارجي 32 | 32.0 مم - 35.0 مم | 1 بوصة | 0.182 ~ 9.116 متر مكعب/ساعة 3.039 ~ 151.935 لتر/دقيقة 0.803 ~ 40.137 جالون/دقيقة |
| DN32 | القطر الخارجي 40 | 38.0 مم - 45.0 مم | 1-1/4 بوصة | 0.285 ~ 14.244 متر مكعب/ساعة 4.748 ~ 237.399 لتر/دقيقة 1.254 ~ 62.714 جالون/دقيقة |
| DN40 | القطر الخارجي 50 | 48.0 مم - 54.0 مم | 1-1/2 بوصة | 0.410 ~ 20.511 متر مكعب/ساعة 6.837 ~ 341.854 لتر/دقيقة 1.806 ~ 90.309 جالون/دقيقة |
| DN50 | القطر الخارجي 63 | 58.0 مم - 64.0 مم | 2 بوصة | 0.729 ~ 36.464 متر مكعب/ساعة 12.155 ~ 607.741 لتر/دقيقة 3.211 ~ 160.549 جالون/دقيقة |
| DN65 | القطر الخارجي 75 | 72.0 مم - 78.0 مم | 2-1/2 بوصة | 1.140 ~ 56.976 متر مكعب/ساعة 18.992 ~ 949.595 لتر/دقيقة 5.017 ~ 250.857 جالون/دقيقة |
| DN80 | القطر الخارجي 90 | 80.0 مم - 92.0 مم | 3 بوصة | 1.641 ~ 82.045 متر مكعب/ساعة 27.348 ~ 1367.417 لتر/دقيقة 7.225 ~ 361.234 جالون/دقيقة |
| DN100 | القطر الخارجي 110 | 108.0 مم - 116.0 مم | 4 بوصة | 2.917 ~ 145.858 متر مكعب/ساعة 48.619 ~ 2430.963 لتر/دقيقة 12.844 ~ 642.194 جالون/دقيقة |
| DN125 | القطر الخارجي 140 | 132.0 مم - 142.0 مم | 5 بوصة | 4.558 ~ 227.903 متر مكعب/ساعة 75.968 ~ 3798.380 لتر/دقيقة 20.069 ~ 1003.429 جالون/دقيقة |
| DN200 | القطر الخارجي 220 | 218.0 مم - 228.0 مم | 8 بوصة | 11.669 ~ 583.431 متر مكعب/ساعة 194.477 ~ 9723.852 لتر/دقيقة 51.376 ~ 2568.778 جالون/دقيقة |
