تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: FL101
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |
نطاق التدفق: |
0.1m/s ~ 10m/s |
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |
نطاق التدفق: |
0.1m/s ~ 10m/s |
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |

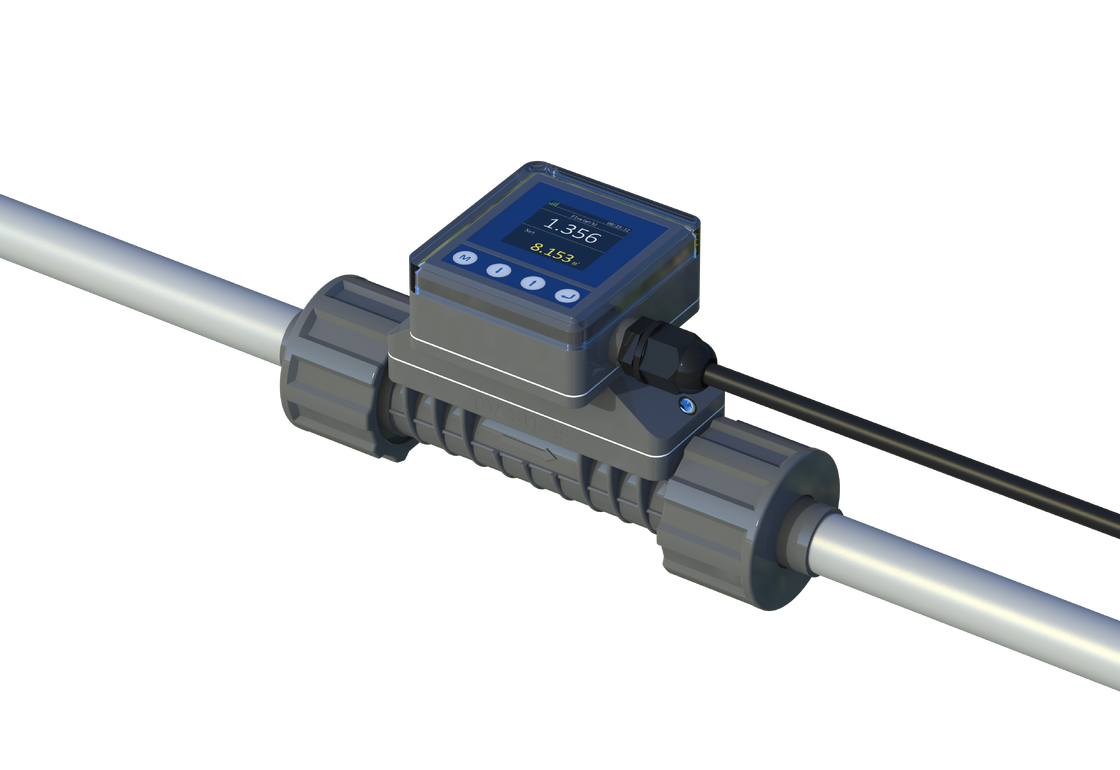

تم تصميم FL101 خصيصًا لقياس تدفق السوائل المختلفة في خطوط الأنابيب، مما يتيح قياس التدفق في الوقت الفعلي في عمليات الإنتاج. يقوم الجهاز بإخراج إشارات رقمية وإشارات تناظرية والمزيد لتسهيل قياس والتحكم في عمليات الإنتاج.
مع متطلبات التحديث الصناعي، تحتاج الأجهزة إلى مخرجات غنية للأتمتة. غالبًا ما تحتوي مقاييس التدفق التقليدية على مخرجات محدودة لا تلبي احتياجات الموقع وتتطلب استبدالًا في المواقع الأصلية. تقدم Flo-Instruments مقياس تدفق خطي بتصميم أنبوب مستقيم بالكامل، ولا يوجد فقدان للضغط، واتصال مزدوج الوصلات، وتركيب بسيط.
شاشة OLED رباعية الأسطر تعرض التاريخ والإشارة والبيانات الفورية والمتراكمة. رؤية واضحة في الإضاءة المنخفضة والبيئات الخافتة.
طريقة قائمة منسدلة مبتكرة مع أربعة أزرار لمس للإعداد السهل. يدعم التبديل بين اللغتين الصينية المبسطة والصينية التقليدية والإنجليزية.
تصنيف IP66 مع هيكل مصبوب بالحقن. اتصال مزدوج الوصلات لتركيب سهل وموثوق.
| الموديل | قطر الأنبوب الاسمي | L | A | B | C | D |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
منذ طرح المنتج في السوق، تم استخدامه على نطاق واسع في صناعة معدات التنظيف. نظرًا لسهولة تركيبه وتشغيله وأداء قياسه الموثوق، فإنه يستمر في التوسع إلى صناعات جديدة.
الصناعات الرئيسية: أشباه الموصلات، الأغذية، الأدوية، مياه الشرب، المنظفات، الطباعة والصباغة، المنتجات الكيميائية، إلخ.
مع توسع السوق، نواصل اكتشاف وسائط قابلة للقياس جديدة. نشجع المستخدمين على مشاركة التطبيقات لمساعدتنا في إثراء منتجاتنا وتحسينها باستمرار.
تم قياس العديد من الوسائط الأخرى - نرحب بالتشاور.
وفقًا لمتطلبات اختيار نقطة التركيب، قم بقطع جزء من الأنبوب في موقع التركيب.
قم بفك الصامولتين من المقياس وأدخلهما في الأنبوب.
ضع غراء PVC على وصلتي الأنابيب على الجهاز وقم بتوصيلهما بالأنابيب.
ضع المقياس في المنتصف وشد الصامولة لإكمال التركيب. انتبه لاتجاه التدفق أثناء التركيب.
قم بتوصيل الطرف الآخر من الكابل بمصدر طاقة 24 فولت تيار مستمر، قم بتشغيل الجهاز وراقبه.
| FL101 | الرمز | نطاق حجم الأنبوب [DN والبوصة والقطر الخارجي] |
|---|---|---|
| A | DN15 | ½" | OD20 | |
| B | DN20 | ¾" | OD25 | |
| C | DN25 | 1" | OD32 | |
| D | DN32 | 1¼" | OD40 |
| الرمز | وضع الإخراج |
|---|---|
| 1 | 4-20 مللي أمبير، RS485، مرحل |
| الرمز | طول الكابل |
|---|---|
| L | 6.6 قدم (2 متر) (إذا لم يتم الاختيار، فسيتم افتراضه) |
| L+ | حسب الطلب أطوال أخرى |
