تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: FL101
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
مزود الطاقة: |
24 فولت تيار مستمر |
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |
مزود الطاقة: |
24 فولت تيار مستمر |
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |

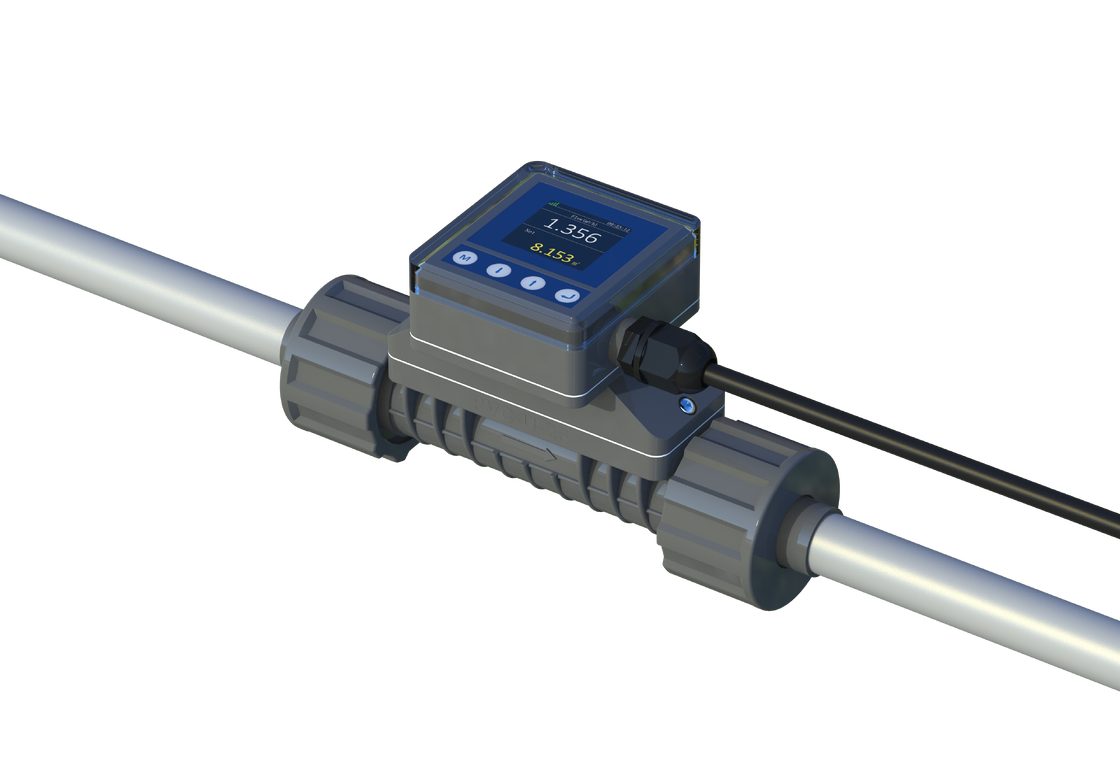

مقياس التدفق بالموجات فوق الصوتية المدمج FL101
تم تصميم FL101 خصيصًا لقياس تدفق السوائل المختلفة في خطوط الأنابيب، مما يتيح قياس التدفق في الوقت الفعلي في عمليات الإنتاج. يقوم الجهاز بإخراج إشارات رقمية وإشارات تناظرية والمزيد لتسهيل قياس والتحكم في عمليات الإنتاج.
مع متطلبات التحديث الصناعي، تحتاج الأجهزة إلى مخرجات غنية لتحقيق الأتمتة. غالبًا ما تكون مقاييس التدفق التقليدية ذات مخرجات محدودة لا تلبي الاحتياجات في الموقع وتتطلب استبدالًا في المواقع الأصلية. تعالج Flo-Instruments هذا الأمر بمقياس تدفق مدمج يتميز بتصميم أنبوب مستقيم بالكامل بدون فقدان للضغط، واتصال مزدوج الوصلات، وتركيب بسيط.
شريحة قياس متقدمة مدمجة بدقة زمنية تصل إلى 20 بيكو ثانية
شاشة OLED بأربعة أسطر تعرض بيانات التاريخ/الإشارة/الفورية/التراكمية. سهلة القراءة في الإضاءة المنخفضة والبيئات الخافتة.
طريقة قائمة مبتكرة مع قائمة منسدلة. أربعة أزرار لمس لسهولة الإعداد. يدعم التبديل بين اللغتين الصينية المبسطة/التقليدية والإنجليزية.
تصنيف IP66 مع هيكل مصبوب بالحقن. اتصال مزدوج الوصلات لتركيب سهل وموثوق.
| الموديل | قطر الأنبوب الاسمي | 6.6 قدم (2 متر) (إذا لم يتم الاختيار، فسيتم افتراضه) | DN15 | ½ بوصة | OD20 | DN20 | ¾ بوصة | OD25 | DN25 | 1 بوصة | OD32 | DN32 | 1¼ بوصة | OD40 |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
الوحدة: مم
الصناعات الرئيسية:
أشباه الموصلات، الأغذية، الأدوية، مياه الشرب، المنظفات، الطباعة والصباغة، المنتجات الكيميائية، إلخ.أمثلة على الوسائط المقاسة:
تحديد الوسائط القابلة للقياس:
المواصفات الفنية
| مقياس التدفق بالموجات فوق الصوتية المدمج FL101 | الدقة |
| ±1.0% (0.3م/ث ~ 5.0م/ث) | سرعة التدفق |
| 0.1م/ث ~ 10.0م/ث | الخطية |
| ±1.0% (0.3م/ث - 5.0م/ث) | التكرار |
| 0.40% | زمن الاستجابة |
| 500 مللي ثانية | شاشة العرض |
| شاشة IPS LCD مقاس 1.54 بوصة بدقة 240*240 ودوران 360 درجة (لسهولة القراءة) | لغة القائمة |
| الصينية المبسطة/الصينية التقليدية/الإنجليزية | وحدة العرض |
| يدعم اختيار الوحدات المترية والإمبراطورية، م³/ساعة، لتر/دقيقة، مل/دقيقة، جالون/دقيقة، لتر/ساعة، الوحدة الافتراضية للمصنع هي لتر/دقيقة | بيانات العرض |
| التدفق اللحظي، سرعة التدفق اللحظي، الحجم التراكمي الصافي، الحجم التراكمي الفردي، الحد الأقصى اليومي، الحد الأدنى اليومي، الحجم التراكمي اليومي/الشهري/السنوي | المُجمِّع |
| مُجمِّع تدفق بـ 7 أرقام | البيانات التراكمية |
| 10 سنوات 64 شهرًا 64 يومًا | مفتاح التشغيل |
| أربعة أزرار لمس | بطارية التقويم |
| CR1220 | مصدر الطاقة |
| 24VDC@3W | خرج تناظري |
| 4-20 مللي أمبير، أقصى حمل 600 أوم | واجهة الاتصال |
| RS485، يدعم بروتوكول ModBus RTU | خرج مرحل |
| (اختياري) 30VDC@1A، تردد تبديل أقل من 2 هرتز | الوسائط |
| الماء، المحاليل، الكواشف الكيميائية (شوائب ≤ 4%)، إلخ. | مستوى الحماية |
| IP66 | طريقة التركيب |
| مقاطع الأنابيب مدمجة، وأنابيب PVC-U متصلة بوصلات (وصلات انزلاقية) | حجم الأنبوب |
| OD20 (DN15-½ بوصة)، OD25 (DN20-¾ بوصة)، OD32 (DN25-1 بوصة)، OD40 (DN32-1½ بوصة) | مادة مقطع الأنبوب |
| UPVC | درجة حرارة الوسط |
| 0 درجة مئوية - 60 درجة مئوية | درجة حرارة التشغيل |
| -10 درجة مئوية - 50 درجة مئوية | الرطوبة المحيطة |
| رطوبة نسبية 0%-95%، بدون تكثف | اللزوجة المطبقة |
| <300CST (مم²/ثانية) | طول الكابل |
| L | دليل التركيب |
2. إدخال الصواميل في الأنبوب
3. لصق وصلات الأنابيب
4. تركيب مقياس التدفق
5. التشغيل والعمل
الحزمة والملحقات
| طول الكابل | A |
|---|---|
| DN15 | ½ بوصة | OD20 | B |
| DN20 | ¾ بوصة | OD25 | C |
| DN25 | 1 بوصة | OD32 | D |
| DN32 | 1¼ بوصة | OD40 | اختيار وضع الإخراج |
| طول الكابل | 1 |
|---|---|
| 4-20 مللي أمبير، RS485، مرحل | اختيار طول الكابل |
| طول الكابل | L |
|---|---|
| 6.6 قدم (2 متر) (إذا لم يتم الاختيار، فسيتم افتراضه) | L+ |
| عند الطلب أطوال أخرى | مثال طلب كامل |
