تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: FL101
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب: |
OD20,OD25,OD32,OD40 |
عرض: |
1.54 بوصة 240*240 IPS LCD دوران 360 درجة |

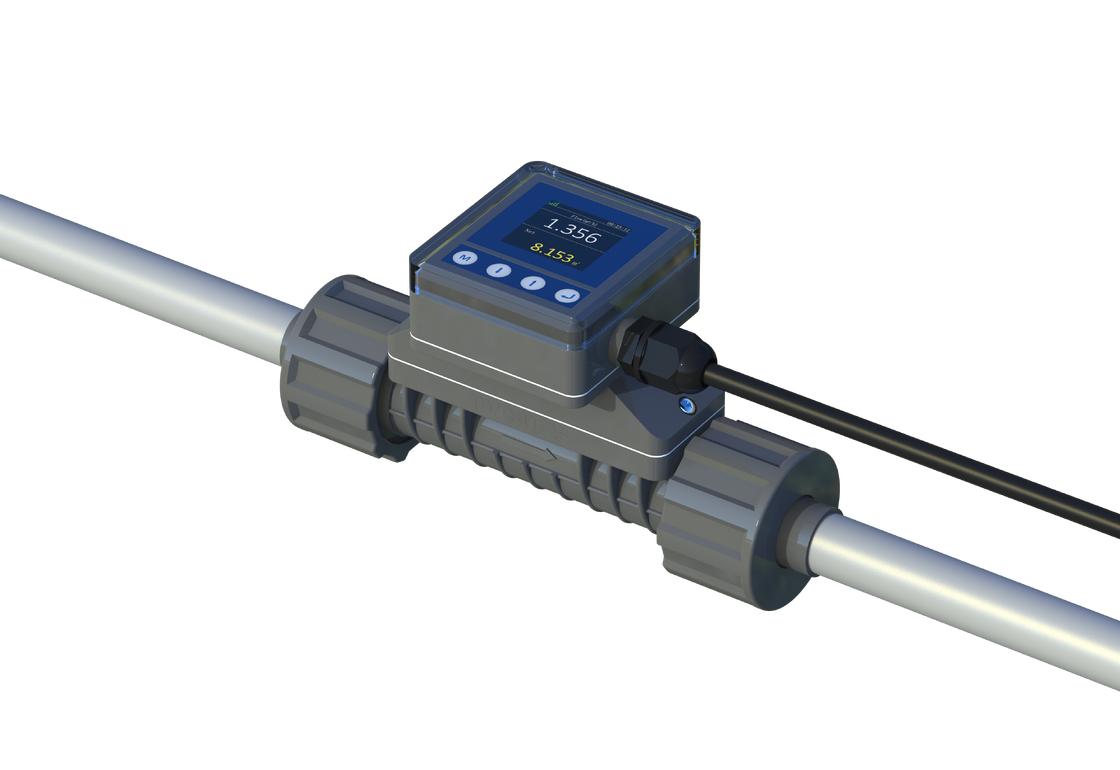

تم تصميم مقياس تدفق الموجات فوق الصوتية في الخط FL101 خصيصًا لقياس تدفق السوائل المختلفة في خطوط الأنابيب ، مما يتيح قياس تدفق في الوقت الحقيقي في عمليات الإنتاج.الجهاز يخرج إشارات رقمية، الإشارات التناظرية، وأكثر لتسهيل قياس ومراقبة عمليات الإنتاج.
مع متطلبات الترقية الصناعية التي تتطلب مخرجات أكثر ثراءً للأتمتة ، غالبًا ما تكون عدادات التدفق التقليدية ذات المخرجات الأبسط قصيرة.فل-أدوات تعالج هذا مع مقياس تدفق في خط يحتوي على تصميم أنابيب مستقيمة كاملة دون فقدان الضغط، اتصال اتحاد مزدوج، وتركيب بسيط.
شريحة قياس متقدمة مدمجة بدقة زمنية تصل إلى 20 ثانية
شاشة OLED ذات أربعة خطوط تظهر التاريخ والإشارة والبيانات الفورية والمتراكمة
الرؤية الواضحة في بيئات الضوء الضعيف والضعيف
طريقة قائمة تنزلية مبتكرة
أربعة أزرار لمسة لسهولة الإعداد
التبديل بين الصينية المبسطة والصينية التقليدية واللغة الإنجليزية
تصنيف الحماية IP66
هيكل صب الحقن
الاتصال المزدوج للتركيب السهل والموثوق به
| النموذج | قطر الأنابيب الاسمي | (ل) | أ | ب | ج | د |
|---|---|---|---|---|---|---|
| PVC-U-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| مادة PVC-U-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| PVC-U-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| PVC-U-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
الوحدة:ملم
ملاحظة:"L" هو طول قسم الأنابيب المقطوع أثناء التثبيت؛ "D" هو القطر الخارجي لقطاع الأنابيب المثبت.
منذ إدخال هذا المنتج إلى السوق ، تم استخدام هذا المنتج على نطاق واسع في صناعة معدات التنظيف.انها تستمر في التوسع الى صناعات جديدة.
الصناعات الرئيسية:أشباه الموصلات، الغذاء، الأدوية، مياه الشرب، مواد التنظيف، الطباعة والتصبيع، المنتجات الكيميائية، الخ.
مع توسع السوق، نستمر في اكتشاف وسائل إعلام جديدة قابلة للقياس. ونحن نشجع المستخدمين على مشاركة التطبيقات لمساعدتنا على إثراء وتحسين منتجاتنا باستمرار.
وقد تم قياس العديد من الوسائط الأخرى - مرحب بك في الاستشارة للتطبيقات المحددة.
وفقًا لمتطلبات اختيار نقطة التثبيت ، قطع قسم من الأنابيب في موقع التثبيت.
فك المكسرتين من العداد وأدخلهما في الأنابيب.
ضع الغراء من البيفيكس على مرفقين الأنابيب على الجهاز وقم بتوصيلهما بالأنابيب.
ضع العداد في الوسط وشد المكسرة لإكمال التثبيت. انتبه إلى اتجاه التدفق أثناء التثبيت.
قم بتوصيل الطرف الآخر من الكابل بمصدر طاقة 24 فولت متزامن، و قم بتشغيل الكابل و راقب العملية.
| FL101 | الرمز | نطاق حجم الأنابيب [DN & Inch & OD] |
|---|---|---|
| أ | DN15 1/2" OD20 | |
| ب | DN20 3/4" OD25 | |
| ج | DN25 ٬ 1 ٬ OD32 | |
| د | DN32 1/1/4 " OD40 |
| الرمز | وضع الخروج |
|---|---|
| 1 | 4-20mA، RS485، إرسال |
| الرمز | طول الكابل |
|---|---|
| (ل) | 6.6ft ((2m) - افتراضية إذا لم يتم تحديد أي خيار |
| L+ | أطوال أخرى متوفرة عند الطلب |
مثال طلب كامل:FL101 A 1 L
