تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
مزود الطاقة: |
24 فولت تيار مستمر |
حجم الأنابيب: |
DN25-DN5000 |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +140 درجة فهرنهايت (-40 درجة مئوية ~ +60 درجة مئوية) |
التكرار: |
0.15% |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
مزود الطاقة: |
24 فولت تيار مستمر |
حجم الأنابيب: |
DN25-DN5000 |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +140 درجة فهرنهايت (-40 درجة مئوية ~ +60 درجة مئوية) |
التكرار: |
0.15% |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
يستخدم مقياس التدفق بالموجات فوق الصوتية ST502 طرق وقت العبور لقياس تدفق السائل في الأنظمة الصناعية، مما يوفر بيانات تدفق عالية الدقة من خلال محولات مثبتة بالملزمة لا تتلامس أبدًا مع السائل.
تجمع تقنية TVT (وقت العبور الدوامي) بين الموجات فوق الصوتية لوقت العبور وظاهرة انفصال الدوامات، مما يوفر دقة وتنوعًا لا مثيل لهما في قياس التدفق بالموجات فوق الصوتية.

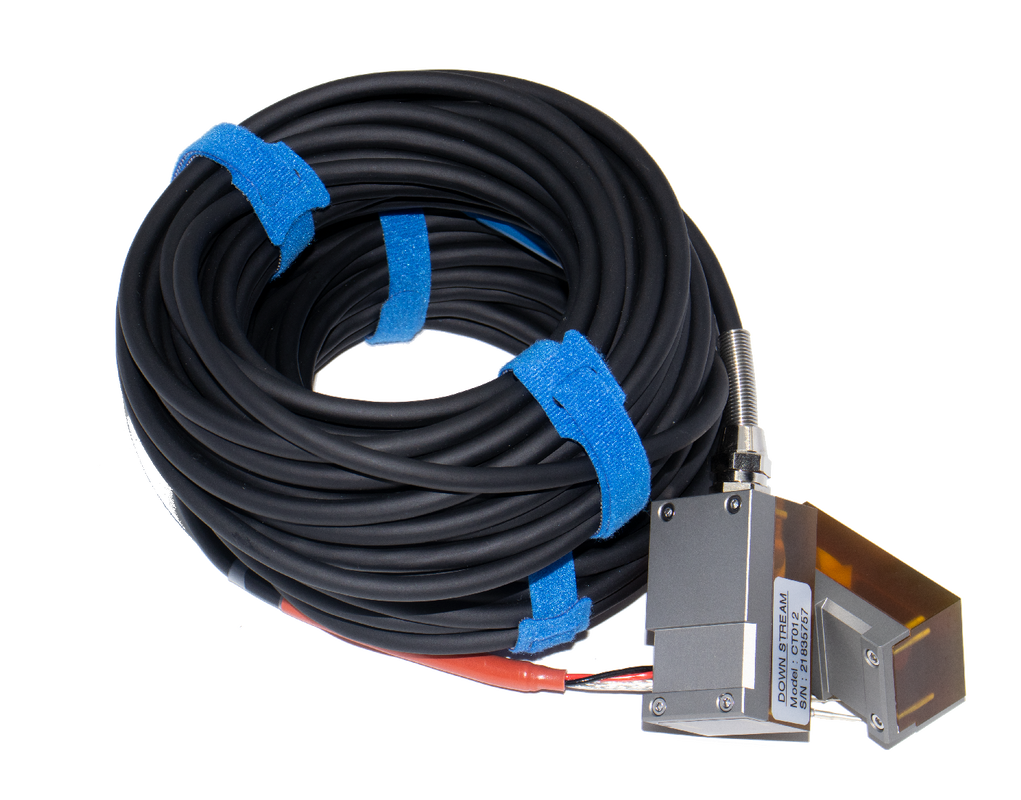

يستخدم الجهاز محولات بالموجات فوق الصوتية مثبتة على السطح الخارجي للأنبوب. يرسل أحد المحولات نبضات مع التدفق في اتجاه مجرى النهر، بينما يرسل الآخر عكس التدفق في اتجاه مجرى النهر. فرق الوقت بين الإشارات يتناسب مع سرعة التدفق.
| المعلمة | المواصفات |
|---|---|
| نطاق السرعة | 0.03 ~ ±40 قدم/ثانية (0.01 ~ ±12 متر/ثانية) |
| الدقة | ±0.5% |
| حجم الأنبوب | 1"~200" (25 مم~5000 مم) |
| التكرار | 0.15% من القيمة المقاسة |
| الخطية | ±1.0% |
| توافق السائل | ماء، مياه بحر، زيت، كحول... |
| مادة الأنبوب | PVC، فولاذ مقاوم للصدأ، فولاذ كربوني، نحاس... |
| الميزة | المواصفات |
|---|---|
| الاتصال | ModBus RS485 |
| خرج تناظري | 4~20 مللي أمبير، أقصى حمل 750 أوم |
| خرج نبضي | 0~9999 هرتز، OCT |
| خرج مرحل | 1 هرتز كحد أقصى (1 أمبير عند 125 فولت تيار متردد أو 2 أمبير عند 30 فولت تيار مستمر) |
| مزود الطاقة | 24 فولت تيار مستمر/1 أمبير كحد أقصى |
| نطاق درجة الحرارة | -40 درجة فهرنهايت ~ 140 درجة فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية) |
| الرطوبة | حتى 99% رطوبة نسبية، غير متكثفة |
يوفر ST502 خيارات اتصال وإخراج متعددة للتكامل السلس في أنظمة التحكم الصناعية، مما يتيح اكتساب البيانات في الوقت الفعلي والمراقبة عن بعد.
| نوع الإخراج | الوظيفة | أمثلة التطبيق |
|---|---|---|
| RS485 (Modbus) | اتصال رقمي | المراقبة عن بعد، SCADA، تكامل النظام |
| 4-20 مللي أمبير | إدخال/إخراج تناظري | إدخال PLC، تغذية راجعة للعملية، أنظمة DCS |
| نبضة OCT | إخراج إجمالي التدفق | وحدات التحكم بالدفعات، عدادات الطاقة، مسجلات التدفق |
| مرحل | إخراج إنذار/تحكم | تشغيل الإنذارات، التحكم في الصمامات/المضخات، حماية سلامة التدفق |
