تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: TM605
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
عرض: |
شاشة عرض OLED 320*240 ذات مصفوفة النقاط |
مزود الطاقة: |
24 فولت تيار مستمر |
نطاق قطر الأنبوب: |
DN6~DN100 |
واجهة الاتصالات: |
واجهة اتصال RS485، تدعم بروتوكول Modbus |
نطاق التدفق: |
0.1 متر/ثانية ~ ±5 متر/ثانية (0.328 قدم/ثانية ~ ±16 قدم/ثانية) |
دقة: |
± 2 ٪ |
عرض: |
شاشة عرض OLED 320*240 ذات مصفوفة النقاط |
مزود الطاقة: |
24 فولت تيار مستمر |
نطاق قطر الأنبوب: |
DN6~DN100 |
واجهة الاتصالات: |
واجهة اتصال RS485، تدعم بروتوكول Modbus |
نطاق التدفق: |
0.1 متر/ثانية ~ ±5 متر/ثانية (0.328 قدم/ثانية ~ ±16 قدم/ثانية) |
دقة: |
± 2 ٪ |

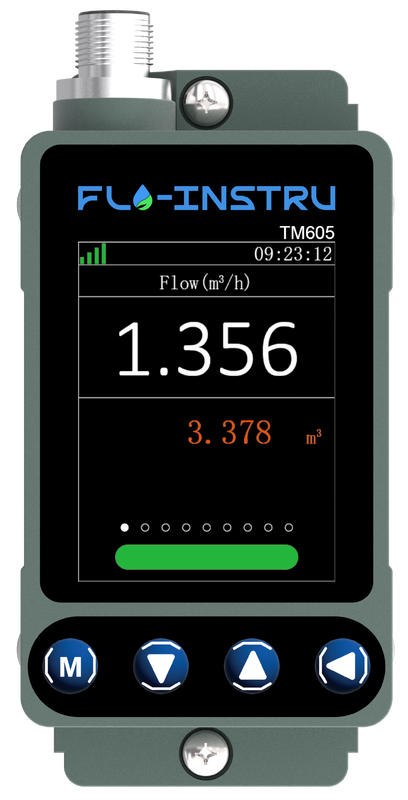

TM605 Compact Ultrasonic Flow Meter هو عداد تدفق بالموجات فوق الصوتية من النوع المضغوط المصمم لنظم أتمتة المبانيتوفير التحكم المحسن لتطبيقات HVAC وإدارة المباني.
TM605 هو عداد تدفق بالموجات فوق الصوتية المتكاملة مصممة خصيصًا للقطر الصغر إلى المتوسط للأنابيب. يحتوي على إجراءات بسيطة للإعداد والتركيب.استخدام مبدأ الموجات فوق الصوتية من طريقة الفرق في وقت العبور، TM605 يرسل ويستقبل إشارات بالموجات فوق الصوتية من خلال أجهزة الاستشعار الخاصة به.الفرق بين قياسات التيار العلوي والأسفل يسمح بحسابات دقيقة للجريان والسرعة.
| المواصفات | تفاصيل |
|---|---|
| معدل السرعة | 0.328 قدم/ثانية ±16 قدم/ثانية (0.1 متر/ثانية ±5 متر/ثانية) |
| الدقة | ±2.0% |
| حجم الأنابيب | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| التوافق السائل | المياه العادية، مياه البحر، مياه التبريد/الماء الساخن، الكحول، الخ. |
| مواد الأنابيب | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، النحاس، الخ |
| إمدادات الطاقة | 24 فولت مشترك، 500mA كحد أقصى |
| التواصل | دعم بروتوكول مودبوس RS485 |
| مخرجات التناظرية | 4-20mA، أقصى 750Ω |
| مخرج الإنذار | إرسال، وظيفة إنذار الحد الأعلى والسفلي من OCT |
| العرض | شاشة عرض OLED 320*240 متريكس نقطة |
| لوحة المفاتيح | أربعة أزرار لمسة |
| وحدة التدفق | دعم اختيار الوحدة المترية: متر مكعب ((م3) ، لتر ((ل)) ، غالونات الولايات المتحدة ((غال)) |
| الوحدة الزمنية | /ساعة، /دقيقة (المعيار الافتراضي للمصنع: متر مكعب في الساعة) |
| ميزات إضافية | مجموع التدفقات اليومية والشهرية والسنوية |
| نطاق الحرارة | المحيط: 32F+122F (0°C+50°C) السائل: 32F ′′+122F (0°C ′′+50°C) |
| الرطوبة المحيطة | RH 0 ∼ 95%، لا توتر |
| مواد السكن | سبيكة الألومنيوم، معالجة بالجهاز الآلي الحاسوبي |
| معدل الحماية | IP54 |
| طول الكابل | 6.6ft (2m) القياسية |
| قطرها | DN | بوصة | نطاق القطر (ملم) | دقيقة (م3 / ساعة) | الحد الأقصى (m3/h) | دقيقة (L/min) | الحد الأقصى (L/min) |
|---|---|---|---|---|---|---|---|
| Φ9.53 | DN6 | 1/8 " | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| Φ12.7 | DN8 | ربع بوصة | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| Φ15 | DN10 | 3/8 " | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| Φ20 | DN15 | نصف | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| Φ25 | DN20 | 3/4 " | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| Φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| Φ40 | DN32 | 1-1/4 " | 36-44 | 0.29 | 14 | 4.8 | 241 |
| Φ50 | DN40 | 1-1/2 " | 44-52 | 0.45 | 23 | 7.5 | 377 |
| Φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| Φ75 | DN65 | 2-1/2 " | 66-80 | 1.2 | 60 | 20 | 995 |
| Φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| Φ110 | DN100 | 4" | 100 إلى 115 | 2.8 | 141 | 47 | 2356 |
