تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: TM605
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
دقة: |
± 2 ٪ |
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
واجهة اتصال RS485، تدعم بروتوكول Modbus |
نطاق قطر الأنبوب: |
DN6~DN100 |
نطاق التدفق: |
0.1 متر/ثانية ~ ±5 متر/ثانية (0.328 قدم/ثانية ~ ±16 قدم/ثانية) |
عرض: |
شاشة عرض OLED 320*240 ذات مصفوفة النقاط |
دقة: |
± 2 ٪ |
مزود الطاقة: |
24 فولت تيار مستمر |
واجهة الاتصالات: |
واجهة اتصال RS485، تدعم بروتوكول Modbus |
نطاق قطر الأنبوب: |
DN6~DN100 |
نطاق التدفق: |
0.1 متر/ثانية ~ ±5 متر/ثانية (0.328 قدم/ثانية ~ ±16 قدم/ثانية) |
عرض: |
شاشة عرض OLED 320*240 ذات مصفوفة النقاط |
مقاييس التدفق بالموجات فوق الصوتية من النوع المدمج المثبت خارجيًا.

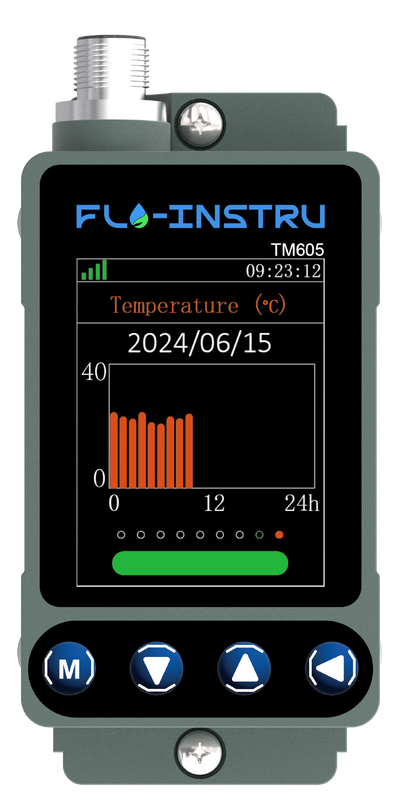

TM605 هو مقياس تدفق بالموجات فوق الصوتية متكامل، مصمم خصيصًا لأقطار الأنابيب الصغيرة والمتوسطة. يتميز بسهولة الإعداد والتركيب. يستخدم TM605 مبدأ الموجات فوق الصوتية لطريقة فرق وقت العبور، حيث يرسل ويستقبل إشارات الموجات فوق الصوتية عبر المستشعر. عندما تنتقل إشارات الموجات فوق الصوتية عبر السائل المتدفق، فإن الفرق بين القياسات في اتجاه مجرى النهر وعكس اتجاه مجرى النهر يتيح حساب التدفق والسرعة بدقة.
| معدل السرعة | 0.328 قدم/ثانية ~ ±16 قدم/ثانية (0.1 متر/ثانية ~ ±5 متر/ثانية) |
| الدقة | ±2.0% |
| حجم الأنبوب | DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 |
| السائل | ماء عادي، مياه بحر، ماء تبريد/ساخن، كحول... |
| مادة الأنبوب | PVC، فولاذ مقاوم للصدأ، فولاذ كربوني، نحاس... |
| مزود الطاقة | 24 فولت تيار مستمر، بحد أقصى 500 مللي أمبير |
| الاتصال | يدعم بروتوكول MODBUS، RS485 |
| خرج تناظري | 4-20 مللي أمبير، بحد أقصى 750 أوم |
| خرج إنذار | مرحل، وظيفة إنذار الحد الأعلى والحد الأدنى OCT |
| العرض | شاشة عرض نقطية OLED بدقة 320*240 |
| لوحة المفاتيح | أربعة أزرار لمس |
| وحدة التدفق | يدعم اختيار الوحدة المترية، متر مكعب (م³)، لتر (لتر)، جالون أمريكي (جالون) |
| وحدة الوقت | /ساعة، /دقيقة، الوحدة الافتراضية للمصنع هي متر مكعب في الساعة |
| درجة الحرارة | البيئة المحيطة: 32 فهرنهايت ~ +122 فهرنهايت (0 درجة مئوية ~ +50 درجة مئوية) السائل: 32 فهرنهايت ~ +122 فهرنهايت (0 درجة مئوية ~ +50 درجة مئوية) |
| الرطوبة المحيطة | RH 0 ~ 95%، بدون تكثف |
| مادة الغلاف | سبائك الألومنيوم، معالجة بالقطع CNC |
| معدل الحماية | IP54 |
| طول الكابل | 6.6 قدم (2 متر) قياسي |
| القطر | DN | بوصة | نطاق القطر (مم) | الحد الأدنى (م³/ساعة) | الحد الأقصى (م³/ساعة) | الحد الأدنى (لتر/دقيقة) | الحد الأقصى (لتر/دقيقة) |
|---|---|---|---|---|---|---|---|
| Φ9.53 | DN6 | 1/8" | 9-12 | 0.02 | 0.7 | 0.4 | 12 |
| Φ12.7 | DN8 | 1/4" | 12-15 | 0.05 | 1.7 | 0.9 | 28 |
| Φ15 | DN10 | 3/8" | 15-18 | 0.09 | 3.0 | 1.5 | 49 |
| Φ20 | DN15 | 1/2" | 18-21 | 0.06 | 3.2 | 1.1 | 53 |
| Φ25 | DN20 | 3/4" | 21-28 | 0.11 | 5.7 | 1.9 | 94 |
| Φ32 | DN25 | 1" | 28-36 | 0.18 | 8.8 | 2.9 | 147 |
| Φ40 | DN32 | 1-1/4" | 36-44 | 0.29 | 14 | 4.8 | 241 |
| Φ50 | DN40 | 1-1/2" | 44-52 | 0.45 | 23 | 7.5 | 377 |
| Φ63 | DN50 | 2" | 52-66 | 0.71 | 35 | 12 | 589 |
| Φ75 | DN65 | 2-1/2" | 66-80 | 1.2 | 60 | 20 | 995 |
| Φ90 | DN80 | 3" | 80-95 | 1.8 | 90 | 30 | 1508 |
| Φ110 | DN100 | 4" | 100-115 | 2.8 | 141 | 47 | 2356 |
