تفاصيل المنتج
مكان المنشأ: شنتشن
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST502
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
التكرار: |
0.15% |
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +140 درجة فهرنهايت (-40 درجة مئوية ~ +60 درجة مئوية) |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
مزود الطاقة: |
24 فولت تيار مستمر |
حجم الأنابيب: |
DN25-DN5000 |
التكرار: |
0.15% |
الإخراج: |
4-20MA ، OCT PULSE OUTPUT ، RELAY OUTPUT ، RS-232 / RS-485 ، RTD TEMP. مدخل |
درجة حرارة محولات الطاقة: |
-40 درجة فهرنهايت ~ +140 درجة فهرنهايت (-40 درجة مئوية ~ +60 درجة مئوية) |
نطاق السرعة: |
0.03 ~ ± 40 قدم / ثانية (0.01 ~ ± 12 م / ث) |
مزود الطاقة: |
24 فولت تيار مستمر |
حجم الأنابيب: |
DN25-DN5000 |
مقاييس التدفق بالموجات فوق الصوتية التي تستخدم طرق وقت العبور لقياس التدفق بدقة وموثوقية عالية لتطبيقات معالجة المياه ومراقبة التدفق.

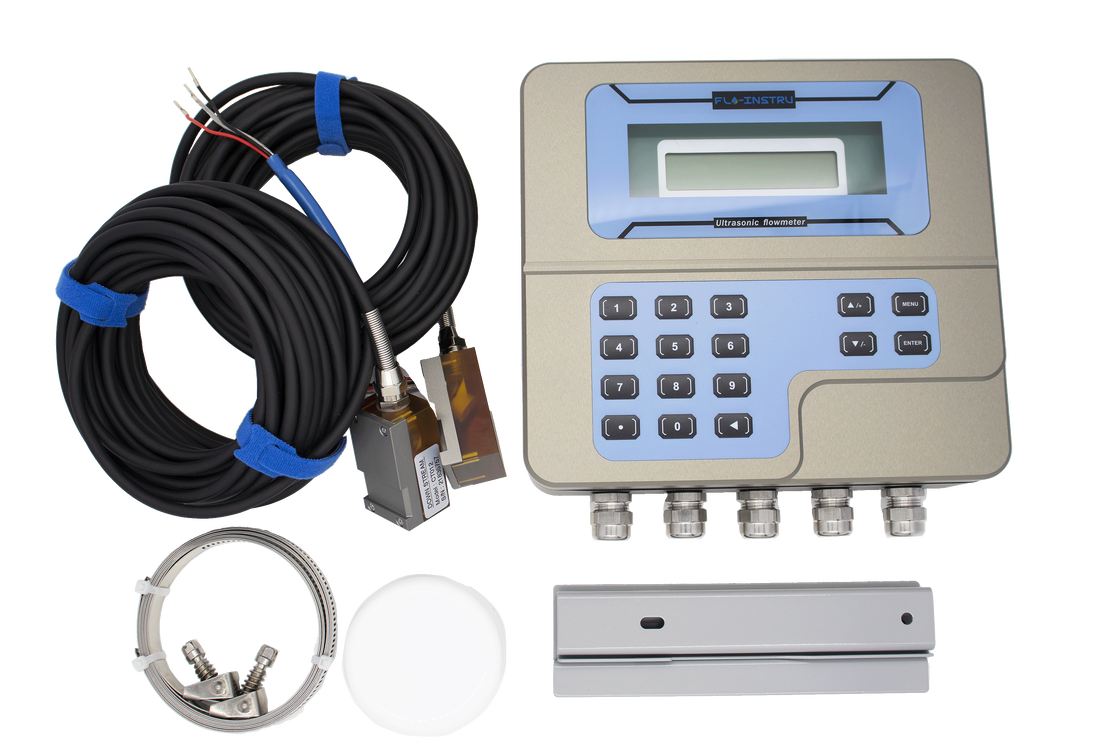

يستخدم مقياس التدفق بالموجات فوق الصوتية ST502 تقنية معالجة الإشارات الرقمية المتقدمة لتقديم قياس دقيق للتدفق لمجموعة واسعة من السوائل وأحجام الأنابيب. تم تصميم هذا الجهاز بمحولات عالية الأداء ومواد صناعية، مما يضمن موثوقية طويلة الأمد وتشغيلًا خاليًا من الصيانة.
بفضل شاشة القائمة البديهية والمحولات المثبتة خارجيًا، يوفر ST502 مرونة استثنائية عبر تطبيقات متنوعة. بناءً على تقنية وقت العبور، يقوم مقياس التدفق غير المتداخل هذا بجمع البيانات عن طريق التثبيت على السطح الخارجي للأنابيب، مما يلغي الاتصال بالسوائل ويمنع التلوث أو فقدان الضغط أو التسرب.
يتميز ST502 بهيكل من سبائك الألومنيوم الممتازة مع معالجة CNC وتقنية فتح جانبية رائدة في الصناعة تمتص الحديد بالكامل، مما يلغي الحاجة إلى البراغي ويتيح سهولة الفتح "في ثانية واحدة".
تمثل تقنية TVT نهجًا متطورًا لقياس التدفق بالموجات فوق الصوتية، حيث تجمع بين الموجات فوق الصوتية لوقت العبور واكتشاف ظاهرة انفصال الدوامات. يعزز هذا التكامل المبتكر الدقة والتنوع والأداء، مما يجعله مثاليًا للتطبيقات التي تتطلب قياسات دقيقة في ظروف التدفق المتغيرة.
يستخدم الجهاز محولات بالموجات فوق الصوتية مثبتة على السطح الخارجي للأنبوب (مثبتة خارجيًا) أو مدخلة في خط الأنابيب. يرسل أحد المحولات نبضات بالموجات فوق الصوتية مع اتجاه التدفق، بينما يرسل محول آخر عكس اتجاه التدفق. فرق الوقت بين الإشارات يتناسب طرديًا مع سرعة التدفق.
| مواصفات الأداء | |
|---|---|
| نطاق السرعة | 0.03 ~ ±40 قدم/ثانية (0.01 ~ ±12 متر/ثانية) |
| الدقة | ±0.5% |
| حجم الأنبوب | 1"~200" (25 مم~5000 مم) |
| التكرار | 0.15% من القيمة المقاسة |
| الخطية | ±1.0% |
| توافق السوائل | الماء، مياه البحر، الزيت، الكحول، والمزيد |
| توافق مواد الأنابيب | PVC، الفولاذ المقاوم للصدأ، الفولاذ الكربوني، النحاس، والمزيد |
| مواصفات الوظائف | |
|---|---|
| الاتصالات والمخرجات | ModBus RS485، خرج تناظري 4~20 مللي أمبير (أقصى حمل 750 أوم)، خرج نبضي 0~9999 هرتز (OCT)، خرج مرحل (أقصى 1 هرتز) |
| وحدات التدفق | متر مكعب (م³)، لتر (ل)، جالون أمريكي (جال) - الإعداد الافتراضي للمصنع: م³/ساعة |
| وحدات الوقت | /يوم/ساعة، /دقيقة، /ثانية |
| تخزين بطاقة SD | سعة قصوى 2 جيجابايت، تعمل لأكثر من 1000 يوم، فاصل تخزين: 1~86400 ثانية |
| مصدر الطاقة | 24 فولت تيار مستمر/1 أمبير كحد أقصى |
| لوحة المفاتيح | 16 مفتاح لمس |
| الشاشة | شاشة LCD أبجدية رقمية ثنائية الأبعاد 20×2، بإضاءة خلفية |
| نطاق درجة الحرارة | جهاز الإرسال: -40 فهرنهايت ~ 140 فهرنهايت (-40 درجة مئوية ~ 60 درجة مئوية) المحول: -40 فهرنهايت ~ 248 فهرنهايت (-40 درجة مئوية ~ 120 درجة مئوية) |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| المواصفات الفيزيائية | |
|---|---|
| جهاز الإرسال | ألومنيوم مصبوب، IP65، مصنع بتقنية CNC |
| المحول | تصميم مغلف، درجة حماية IP68 |
| كابل المحول | الطول القياسي: 33 قدم (10 متر) |
| الوزن | جهاز الإرسال: 1 كجم |
يوفر مقياس التدفق بالموجات فوق الصوتية الثابت ST502 خيارات اتصال ومخرجات متعددة للتكامل السلس في أنظمة التحكم الصناعية، مما يتيح اكتساب البيانات في الوقت الفعلي والمراقبة عن بعد والتحكم في عمليات التدفق.
| نوع الإخراج | الوظيفة | أمثلة التطبيق |
|---|---|---|
| RS485 (Modbus) | اتصال رقمي | المراقبة عن بعد، SCADA، تكامل النظام |
| 4-20 مللي أمبير | إدخال/إخراج تناظري | إدخال PLC، تغذية راجعة للعمليات، أنظمة DCS |
| نبضة OCT | خرج إجمالي التدفق | وحدات التحكم بالدفعات، عدادات الطاقة، مسجلات التدفق |
| مرحل | خرج إنذار/تحكم | تشغيل الإنذارات، التحكم في الصمامات/المضخات، حماية سلامة التدفق |
تعتبر الطريقة القياسية، وتوفر قراءات دقيقة لأقطار الأنابيب من 25 مم إلى 400 مم (1 بوصة ~ 16 بوصة). تتطلب تركيبًا صحيحًا للمحول عند خط وسط الأنبوب مع تباعد متساوٍ على كلا الجانبين.
تتميز بضعف توهين للإشارة مقارنة بطريقة V باستخدام إشارات مرسلة مباشرة. مناسبة لأقطار الأنابيب من 100 مم إلى 3000 مم (4 بوصة ~ 120 بوصة).
تنتقل الموجات الصوتية عبر السائل مرتين وترتد ثلاث مرات عن جدران الأنبوب. تحسن دقة القياس عن طريق زيادة مسافة العبور. مناسبة لأقطار الأنابيب الصغيرة (غير شائعة الاستخدام).
تنتقل الموجات الصوتية عبر السائل أربع مرات وترتد أربع مرات عن جدران الأنبوب. تزيد مسافة العبور لتحسين الدقة. مناسبة للأنابيب الصغيرة جدًا (أقطار أقل من 50 مم، 2 بوصة).
