تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: CE; ISO9001
رقم الموديل: ST501
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
مادة الأنابيب: |
بولي كلوريد الفينيل، الكربون الصلب، الفولاذ المقاوم للصدأ، النحاس، الخ |
كابل المحول: |
طول الكابل القياسي: 33 قدمًا (10 أمتار) |
واجهة الاتصالات: |
RS485 |
مزود الطاقة: |
24 فولت تيار مستمر/1 أمبير |
لوحة المفاتيح: |
16 (4×4) مفتاح مع عمل لمس |
دقة: |
± 1.0٪ |
مادة الأنابيب: |
بولي كلوريد الفينيل، الكربون الصلب، الفولاذ المقاوم للصدأ، النحاس، الخ |
كابل المحول: |
طول الكابل القياسي: 33 قدمًا (10 أمتار) |
واجهة الاتصالات: |
RS485 |
مزود الطاقة: |
24 فولت تيار مستمر/1 أمبير |
لوحة المفاتيح: |
16 (4×4) مفتاح مع عمل لمس |
دقة: |
± 1.0٪ |

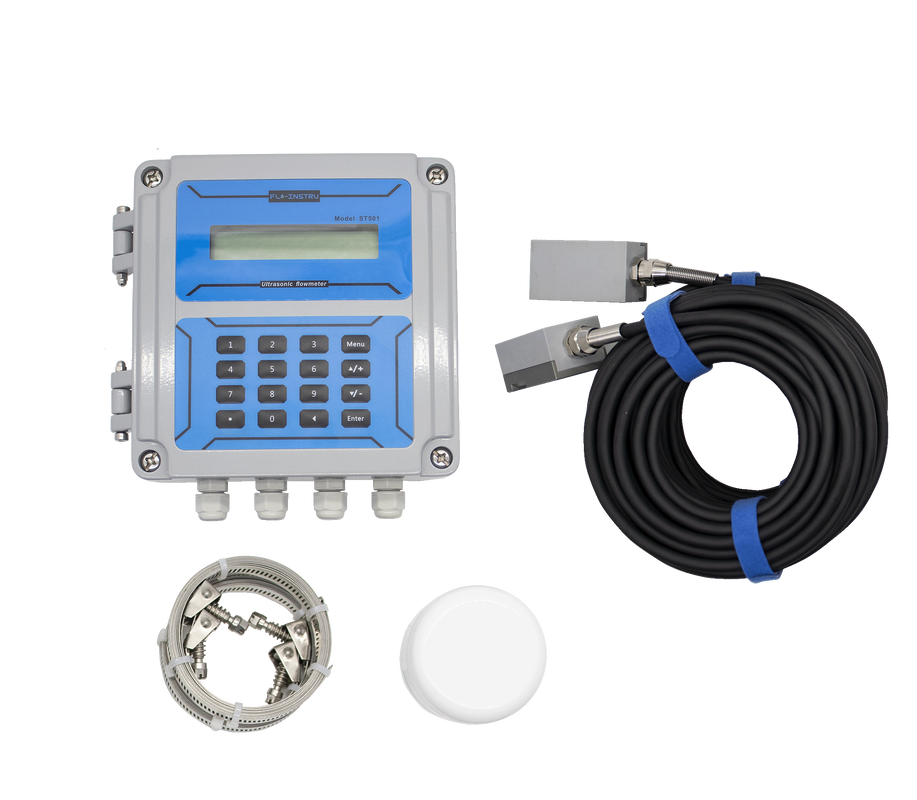

يدمج جهاز قياس التدفق بالموجات فوق الصوتية الثابت ST501 في نظام الإدارة الخاص بك لتوفير خدمات قياس عن بعد لتطبيقات تنقية المياه الصناعية وإدارة مياه الصرف الصحي.
يستخدم مقياس التدفق بالموجات فوق الصوتية ST501 تقنية معالجة الإشارات الرقمية الموثوقة، مما يوفر قياس التدفق لمجموعة واسعة من السوائل وأحجام الأنابيب بدقة وموثوقية عالية. بالاقتران مع محولات طاقة ذات أداء متميز ومواد صناعية، تضمن Flo-Instruments التشغيل طويل الأمد دون مخاوف الصيانة.
مقياس التدفق بالموجات فوق الصوتية لوقت العبور، المعروف أيضًا باسم مقياس التدفق بالموجات فوق الصوتية لوقت الطيران (TVT)، هو تقنية قياس تدفق غير تدخلية تستخدم على نطاق واسع لتطبيقات السوائل النظيفة. يعمل على مبدأ قياس فرق الوقت بين إشارات الموجات فوق الصوتية المرسلة في اتجاه التدفق وعكس اتجاه التدفق.
افتح الغطاء الموجود في الجانب السفلي الأيمن للتوصيل بطرف الطاقة DC. اتبع مخطط الأسلاك للتوصيل: مدخل RTD (لنموذج الطاقة فقط)، RS485، 4-20mA، محول الطاقة (محول طاقة علوي، محول طاقة سفلي)، خرج التتابع، خرج OCT.
لكابل محول الطاقة ذي الدرع المزدوج: "+" على السلك الأزرق، "-" على السلك الأبيض و "درع" على الدرع.
تم تجهيز مقياس التدفق بالموجات فوق الصوتية الثابت ST501 بخيارات اتصال وإخراج متعددة لضمان التكامل السلس في أنظمة التحكم الصناعية المختلفة. تتيح هذه المخرجات الحصول على البيانات في الوقت الفعلي والمراقبة عن بعد والتحكم في العمليات المتعلقة بالتدفق.
| نوع الإخراج | الوظيفة | أمثلة التطبيق |
|---|---|---|
| RS485 (Modbus) | اتصال رقمي | المراقبة عن بعد، SCADA، تكامل النظام |
| 4-20mA | إخراج تناظري | مدخل PLC، تغذية راجعة للعمليات، أنظمة DCS |
| نبضة OCT | إخراج إجمالي التدفق | وحدات التحكم بالدفعات، عدادات الطاقة، مسجلات التدفق |
| تتابع | إخراج إنذار/تحكم | تشغيل الإنذارات، التحكم في الصمامات/المضخات، حماية سلامة التدفق |
| نطاق السرعة | 0 ~ ± 16 قدم/ثانية (0 ~ ± 5 متر/ثانية) |
| الدقة | ± 1.0% |
| حجم الأنبوب | مشابك: 1 بوصة ~ 48 بوصة (25 مم ~ 1200 مم) |
| السائل | مياه البحر، الكيروسين، البنزين، الزيت، الكحول، إلخ. |
| مادة الأنبوب | PVC، فولاذ كربوني، فولاذ مقاوم للصدأ، إلخ. |
| مخرجات اختيارية | خرج نبضة OCT: 0 ~ 5000 هرتز خرج تناظري: 4 ~ 20 مللي أمبير، أقصى حمل 750 أوم |
| واجهة الاتصال | RS485 |
| مزود الطاقة | 24 فولت تيار مستمر / 1 أمبير |
| لوحة المفاتيح | 16 (4 * 4) مفتاح مع إجراء لمسي |
| العرض | 20 * 2 حرف رقمي شبكي، شاشة LCD بإضاءة خلفية |
| درجة الحرارة | جهاز الإرسال: 32 فهرنهايت ~ 140 فهرنهايت (0 درجة مئوية ~ 60 درجة مئوية) محول الطاقة: 32 فهرنهايت ~ 140 فهرنهايت (0 درجة مئوية ~ 60 درجة مئوية) |
| الرطوبة | تصل إلى 99% رطوبة نسبية، غير متكثفة |
| جهاز الإرسال | سبائك الألومنيوم، IP65 |
| محول الطاقة | تصميم مغلف، IP68 |
| كابل محول الطاقة | الطول القياسي للكابل: 33 قدم (10 متر) |
| الوزن | جهاز الإرسال: حوالي 0.7 كجم؛ محول الطاقة: حوالي 0.4 كجم |
