تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: FL101
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: تي/تي
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب (اختياري): |
OD20,OD25,OD32,OD40 |
قياس المتوسطة: |
الماء ، الحلول ، الكواشف الكيميائية (الشوائب ≤ 4 ٪) ، إلخ. |
مادة قسم الأنابيب (اختياري): |
يو بي في سي |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
مزود الطاقة: |
24 فولت تيار مستمر |
لوحة المفاتيح: |
4 مفاتيح اللمس |
عرض: |
1.54 '' 240*240 IPS LCD 360 ° دوران (لسهولة القراءة) |
نطاق التدفق: |
0.1m/s ~ 10m/s |
دقة: |
± 1.0٪ |
نطاق قطر الأنبوب (اختياري): |
OD20,OD25,OD32,OD40 |
قياس المتوسطة: |
الماء ، الحلول ، الكواشف الكيميائية (الشوائب ≤ 4 ٪) ، إلخ. |
مادة قسم الأنابيب (اختياري): |
يو بي في سي |
واجهة الاتصالات: |
RS485 ، دعم بروتوكول Modbus RTU |
مزود الطاقة: |
24 فولت تيار مستمر |
لوحة المفاتيح: |
4 مفاتيح اللمس |
عرض: |
1.54 '' 240*240 IPS LCD 360 ° دوران (لسهولة القراءة) |

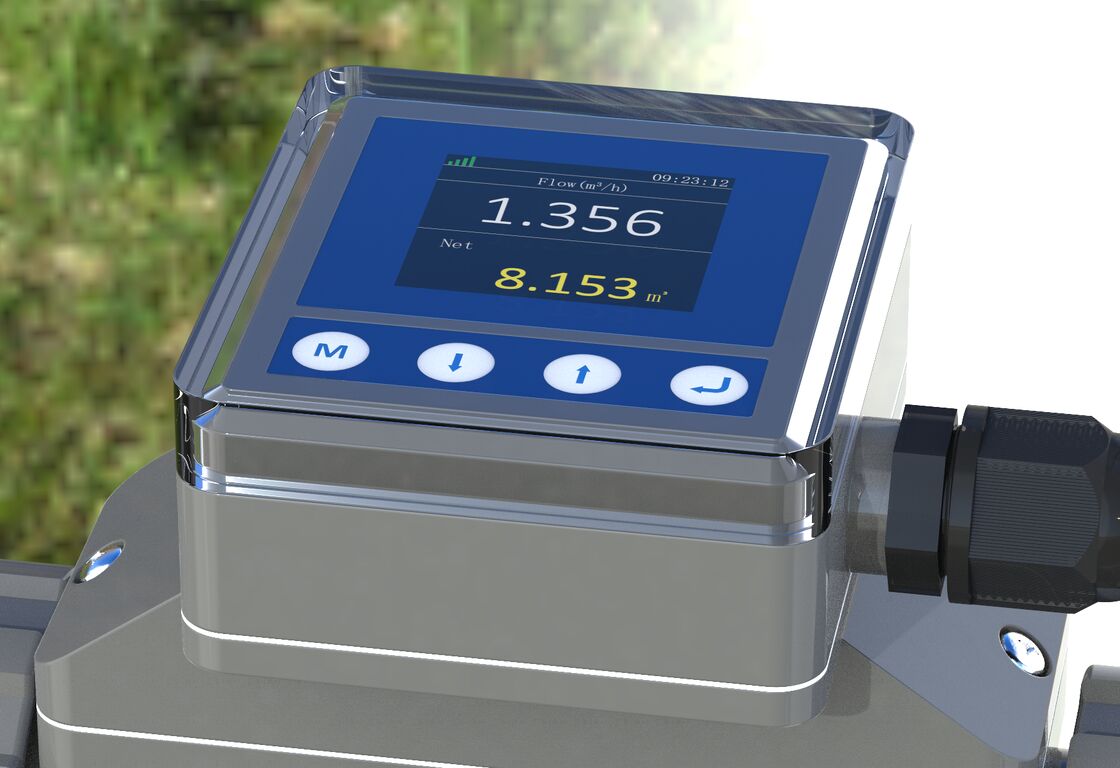

FL101 مقياس التدفق بالموجات فوق الصوتية في الخط
معلومات المنتج
يتم استخدام FL101 خصيصًا لقياس تدفق السوائل المختلفة في خطوط الأنابيب، مما يحقق قياس التدفق في الوقت الفعلي في عملية الإنتاج. تقوم الأدوات بإخراج الإشارات الرقمية، الإشارات التناظرية، وما إلى ذلك، وذلك لتحقيق القياس والتحكم في عملية الإنتاج.
نظرًا للحاجة إلى التطوير الصناعي، يلزم أن يكون للأدوات مخرجات غنية لتحقيق الأتمتة. ومع ذلك، فإن مخرجات أجهزة قياس التدفق التقليدية بسيطة نسبيًا ولا يمكنها تلبية الاحتياجات في الموقع، ويجب استبدالها في موضعها الأصلي.
أطلقت Flo-Instruments مقياس تدفق مدمج بتصميم أنبوب مستقيم بالكامل دون فقدان الضغط، واتصال مزدوج، وتركيب بسيط.
فوائد
| يحتوي مقياس التدفق بالموجات فوق الصوتية المدمج على شريحة قياس متقدمة مدمجة (دقة زمنية تصل إلى 20 ثانية) |
|
|
|
||
|
|
|
ميزات المنتج
البعد
| نموذج | القطر الاسمي للأنبوب | ل | أ | ب | ج | د |
| بي في سي-يو-20 | DN15 | 146 | 182 | 53.5 | 93.7 | 20 |
| بي في سي-يو-25 | DN20 | 149 | 189 | 57.3 | 98.2 | 25 |
| بي في سي-يو-32 | DN25 | 157 | 205 | 70 | 108 | 32 |
| بي في سي-يو-40 | DN32 | 157 | 211 | 83 | 118.5 | 40 |
| الوحدة: مم | ||||||
| ملحوظة: | ||||||
| "L" هو طول قسم الأنبوب المقطوع أثناء التثبيت؛ "D" هو القطر الخارجي لقسم الأنابيب المثبت. |
||||||
المتوسطة المتوافقة
منذ طرح المنتج في السوق، تم استخدامه على نطاق واسع في صناعة معدات التنظيف. نظرًا لتركيبه وتشغيله البسيط وأداء القياس الموثوق به، فقد تم الترويج له بشكل مستمر في الصناعات الجديدة.
الصناعات الرئيسية: أشباه الموصلات، الأغذية، الأدوية، مياه الشرب، المنظفات، الطباعة والصباغة، المنتجات الكيماوية، إلخ.
|
قام المستخدمون المتوسطون بقياس:
|
مع توسع السوق، سنجد أنه سيكون هناك المزيد والمزيد من الوسائط التي سيتم قياسها. نأمل أن يشارك المستخدمون المزيد من التطبيقات حتى نتمكن من إثراء منتجاتنا وتحسينها بشكل مستمر.
تحديد الوسائط القابلة للقياس:
|
|
المعلومات الفنية
المعلمة
| اسم المنتج | FL101 مقياس التدفق بالموجات فوق الصوتية في الخط |
| دقة | ±1.0% (0.3 م/ث~5.0 م/ث) |
| سرعة التدفق | 0.1 م / ث ~ 10.0 م / ث |
| الخطية | ±1.0% (0.3 م/ث-5.0 م/ث) |
| التكرار | 0.40% |
| وقت الاستجابة | 500 مللي ثانية |
| عرض الشاشة | 1.54 بوصة 240*240 IPS LCD دوران 360 درجة (لسهولة القراءة) |
| لغة القائمة | الصينية المبسطة/الصينية التقليدية/الإنجليزية |
| وحدة العرض | يدعم اختيار الوحدات المترية والإمبراطورية، m³/h، LPM، ml/min، GPM، LPH، الوحدة الافتراضية للمصنع هي LPM |
| عرض البيانات | التدفق اللحظي، سرعة التدفق اللحظية، الحجم التراكمي الصافي، الحجم التراكمي الفردي، القيمة القصوى اليومية، القيمة الدنيا اليومية، الحجم التراكمي اليومي/الشهري/السنوي |
| عداد | عداد التدفق المكون من 7 أرقام |
| البيانات التراكمية | 10 سنوات 64 شهرا 64 يوما |
| مفتاح التشغيل | أربعة أزرار تعمل باللمس |
| بطارية التقويم | CR1220 |
| مزود الطاقة | 24VDC@3W |
| الإخراج التناظري | 4-20 مللي أمبير، الحمولة القصوى 600 أوم |
| واجهة الاتصالات | RS485، يدعم بروتوكول ModBus RTU |
| إخراج التنبيه | OCT إخراج إنذار الحد العلوي والسفلي، وإخراج النبض، وما إلى ذلك. |
| تتابع الإخراج | (اختياري) 30VDC@1A، تردد التحويل أقل من 2 هرتز |
| وسائط | الماء، المحاليل، الكواشف الكيميائية (شوائب ≥ 4%)، إلخ. |
| مستوى الحماية | IP66 |
| طريقة التثبيت | يتم دمج أقسام الأنابيب، ويتم توصيل أنابيب PVC-U عن طريق الوصلات (المفاصل المنزلقة). |
| حجم الأنابيب | OD20 (DN15-½")، OD25 (DN20-¾")، OD32 (DN25-1")، OD40 (DN32-1½") |
| مادة قسم الأنابيب | يو بي في سي |
| درجة حرارة الوسائط | 0 درجة مئوية-60 درجة |
| درجة حرارة العمل | -10 درجة مئوية-50 درجة مئوية |
| الرطوبة المحيطة | الرطوبة النسبية 0%-95%، لا التكثيف |
| اللزوجة المطبقة | <300CST (مم²/ثانية) |
| طول الكابل | قياسي: 2 م (6.6 قدم). يمكن تطويله إلى 20 مترًا (66 قدمًا) |
تثبيت
| 1. قطع الأنبوب | |
|
وفقًا لمتطلبات اختيار نقطة التثبيت، قم بقطع جزء من الأنبوب في موقع التثبيت. |
| 2. أدخل الصواميل في الأنبوب | |
|
قم بفك الصامولتين من العداد وأدخلهما في الأنبوب. |
| 3. الصق وصلات الأنابيب | |
|
ضع غراء PVC على وصلتي الأنابيب الموجودتين على الجهاز وقم بتوصيلهما بالأنابيب. |
| 4. قم بتثبيت مقياس التدفق | |
|
ضع العداد في المنتصف وشد الصامولة لإكمال التثبيت؛ انتبه إلى اتجاه التدفق أثناء التثبيت. |
| 5. التشغيل والتشغيل | |
|
قم بتوصيل الطرف الآخر من الكابل بمصدر طاقة تيار مستمر 24 فولت، وقم بتشغيله ومراقبته. |
الحزمة والملحقات
معلومات الطلب
| FL101 | شفرة | نطاق حجم الأنبوب [DN & بوصة & OD] | ||||
| أ | DN15 | 1/2" | أود20 | |||
| ب | DN20 | 3/4" | أود25 | |||
| ج | DN25 | 1" | أود32 | |||
| د | DN32 | 1-1/4" | أود40 | |||
| شفرة | وضع الإخراج | |||||
| 1 | 4-20mA، RS485، نبض أكتوبر، التتابع | |||||
| شفرة | طول الكابل | |||||
| ل | 6.6 قدم (2 متر) (إذا لم يكن هناك خيار، فسيتم التخلف عن السداد) | |||||
| لام+ | عند الطلب أطوال أخرى | |||||
| FL101 | أ | 1 | ل | معلومات الطلب كاملة | ||
