تفاصيل المنتج
مكان المنشأ: شنتشن ، الصين
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
رقم الموديل: TM602
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: العبوة التقليدية
وقت التسليم: 3-5 أيام عمل
شروط الدفع: ر/ر
نطاق التدفق: |
± 0.1m/s ~ ± 5m/s (± 0.328 قدم/s ~ ± 16ft/s) |
دقة: |
تقدر ب ±2% |
التكرار: |
0.40٪ |
نطاق قطر الأنبوب (اختياري): |
OD9.53 ~ OD110 |
قياس وسيط: |
الماء، مياه البحر، النفط |
مادة الأنابيب (اختياري): |
الفولاذ الكربوني، الفولاذ المقاوم للصدأ، البولي فينيل كلوريد |
تواصل: |
واجهة اتصال RS485، تدعم بروتوكول Modbus |
مزود الطاقة: |
24V DC |
لوحة المفاتيح: |
4 مفاتيح اللمس |
عرض: |
Buff-Budlit OLED 128*64 DOT-MATRIX شاشات |
نطاق التدفق: |
± 0.1m/s ~ ± 5m/s (± 0.328 قدم/s ~ ± 16ft/s) |
دقة: |
تقدر ب ±2% |
التكرار: |
0.40٪ |
نطاق قطر الأنبوب (اختياري): |
OD9.53 ~ OD110 |
قياس وسيط: |
الماء، مياه البحر، النفط |
مادة الأنابيب (اختياري): |
الفولاذ الكربوني، الفولاذ المقاوم للصدأ، البولي فينيل كلوريد |
تواصل: |
واجهة اتصال RS485، تدعم بروتوكول Modbus |
مزود الطاقة: |
24V DC |
لوحة المفاتيح: |
4 مفاتيح اللمس |
عرض: |
Buff-Budlit OLED 128*64 DOT-MATRIX شاشات |

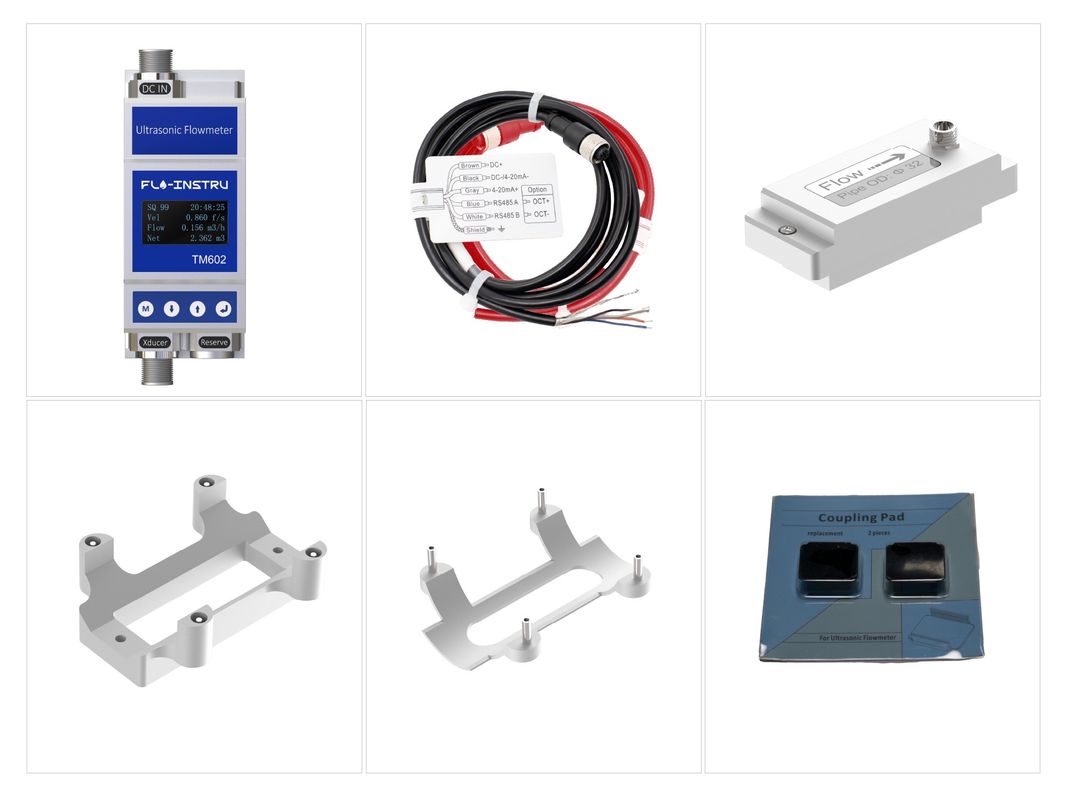

مقياس التدفق بالموجات فوق الصوتية TM602
مقياس تدفق بالموجات فوق الصوتية من النوع المشبك البسيط.
مقدمة
تم تصميم مقياس التدفق بالموجات فوق الصوتية TM602 لأحجام الأنابيب الصغيرة من مادة PVC والفولاذ الكربوني والفولاذ المقاوم للصدأ، والتي يمكن استخدامها على نطاق واسع في نظام المياه المبردة للتدفئة والتهوية وتكييف الهواء، ونظام أتمتة المباني، ونظام الري الزراعي، ونظام إمدادات المياه السكنية، ونظام التنظيف، ونظام الاستزراع المائي المتداول، إلخ. من السهل جدًا تركيبه، والوقت الذي يستغرقه 30 ثانية فقط في أسرع وقت. الهيكل المدمج مناسب لبيئات التركيب الضيقة المختلفة.
الميزات الرئيسية
المنتج عبارة عن تصميم هيكل متكامل، وهو سهل التركيب من خلال أربعة مسامير، وله عزل خاص في الخارج. يقلل النوع المشبك من متاعب التركيب الميداني. ليس من الضروري قطع الأنبوب، وإيقاف التدفق للتثبيت ولا توجد خسارة في الضغط. يدعم TM602 أيضًا مخرجات RS485 و 4-20mA، إلخ.
التطبيقات
نظام التدفئة والتهوية وتكييف الهواء، ونظام أتمتة المباني، ونظام الري الزراعي، ونظام إمدادات المياه السكنية، ونظام التنظيف، ونظام الاستزراع المائي المتداول، إلخ.
المواصفات
| مؤشر الأداء | |
| نطاق التدفق | ±0.1 م/ث ~ ±5 م/ث (±0.328 قدم/ث ~ ±16 قدم/ث) |
| الدقة | القيمة ±2% |
| التكرار | 0.40% |
|
قطر الأنبوب النطاق (اختياري) |
OD9.53～OD110 |
| الوسط المقاس | الماء، ماء البحر، الزيت |
| مادة الأنبوب (اختياري) | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، PVC |
| مؤشر الوظيفة | |
| واجهة الاتصال | واجهة اتصال RS485، تدعم بروتوكول Modbus |
| مزود الطاقة | 24 فولت تيار مستمر |
| لوحة المفاتيح | 4 مفاتيح لمس |
| العرض | شاشات OLED مدمجة بإضاءة خلفية 128*64 نقطة مصفوفة |
| درجة الحرارة | درجة الحرارة المحيطة لجهاز الإرسال: 14℉~122℉(-10℃~50℃) |
| الوسط المقاس للمحول: 32℉~230℉(0℃~110℃) | |
| الرطوبة | الرطوبة النسبية 0~95%، غير متكثفة |
| IP | IP54 |
| ضغط التشغيل | 1.6 ميجا باسكال |
| الخصائص الفيزيائية | |
| جهاز الإرسال | الكل في واحد |
| المستشعر | مشابك |
| الكابل | الطول القياسي: 2 متر |
| الموديل | Pمادة الأنبوب | القطر الداخلي الاسمي للأنبوب |
(0.1~5 م/ث) |
(0.1~5 م/ث) |
نطاق التدفق (0.1~5 م/ث) |
| TM602 | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، النحاس، الأنبوب البلاستيكي | DN6 | 0.003~0.142 | 0.047~2.374 | 0.013 ~ 0.627 |
| DN8 | 0.011 ~ 0.570 | 0.190~9.496 | 0.050 ~ 2.509 | ||
| DN10 | 0.026 ~ 1.282 | 0.427 ~ 21.366 | 0.113 ~ 5.644 | ||
| DN15 | 0.046 ~ 2.279 | 0.760 ~ 37.984 | 0.201 ~ 10.034 | ||
| DN20 | 0.103 ~ 5.128 | 1.709 ~ 85.464 | 0.452 ~ 22.577 | ||
| DN25 | 0.182 ~ 9.116 | 3.039 ~ 151.935 | 0.803 ~ 40.137 | ||
| DN32 | 0.285 ~ 14.244 | 4.748 ~ 237.399 | 1.254 ~ 62.714 | ||
| DN40 | 0.410 ~ 20.511 | 6.837 ~ 341.854 | 1.806 ~ 90.309 | ||
| DN50 | 0.729 ~ 36.464 | 12.155 ~ 607.741 | 3.211 ~ 160.549 | ||
| DN65 | 1.140 ~ 56.976 | 18.992 ~ 949.595 | 5.017 ~ 250.857 | ||
| DN80 | 1.641 ~ 82.045 | 27.348 ~ 1367.417 | 7.225 ~ 361.234 | ||
| DN100 | 2.917 ~ 145.858 | 48.619 ~ 2430.963 | 12.844 ~ 642.194 |
