تفاصيل المنتج
Place of Origin: Shenzhen, China
اسم العلامة التجارية: Flo-Instru
إصدار الشهادات: ISO:9001, CE
Model Number: TM601
شروط الدفع والشحن
Minimum Order Quantity: 1
Packaging Details: Conventional Packaging
Delivery Time: 3-5 working days
Payment Terms: T/T
Pipe Material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Pipe Size: |
DN4-DN200 |
Flow Rate: |
0.098 ft/s ~ ±16ft/s (0.03m/s ~ ±5m/s) |
Accuracy: |
± 2.0% |
Output: |
4-20mA, RS485 |
Temperature: |
14℉ ~ +122℉ (-10℃ ~ +50℃) |
Pipe Material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Pipe Size: |
DN4-DN200 |
Flow Rate: |
0.098 ft/s ~ ±16ft/s (0.03m/s ~ ±5m/s) |
Accuracy: |
± 2.0% |
Output: |
4-20mA, RS485 |
Temperature: |
14℉ ~ +122℉ (-10℃ ~ +50℃) |

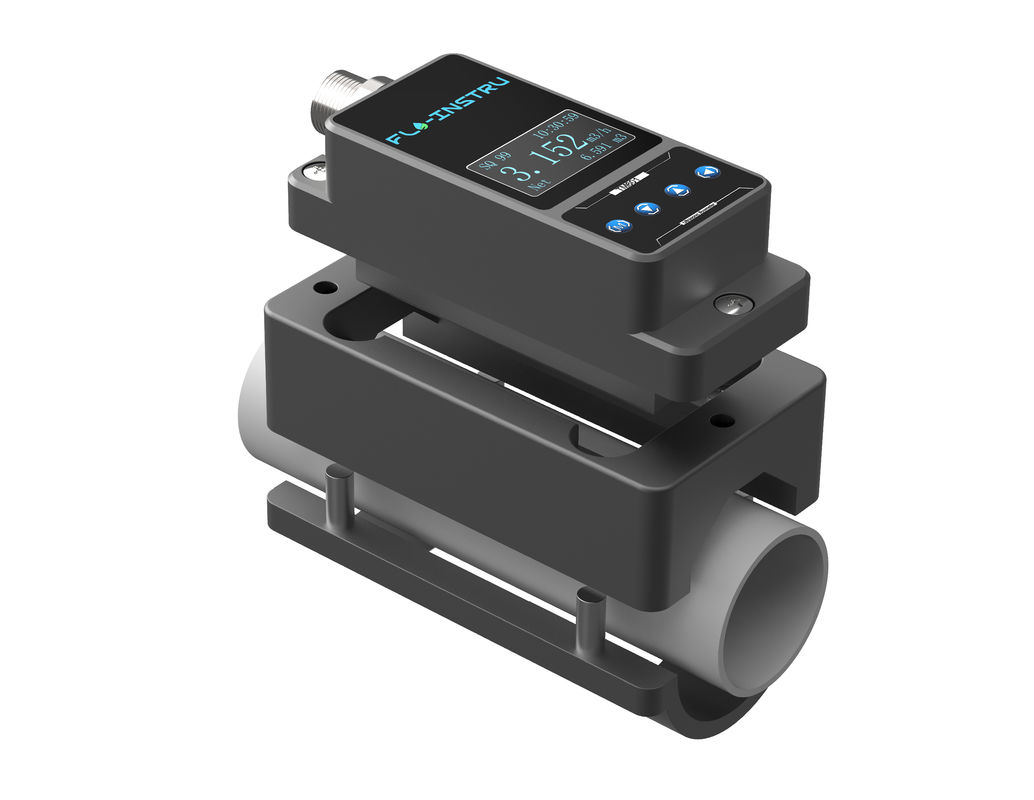

TM601 صناعة التنظيف إصلاح مقياس التدفق بالموجات فوق الصوتية المشبك
clamp-on type type type altrasonic flays.
وصف المنتج
TM601 هو مقياس تدفق مصمم خصيصًا لآلات التنظيف بالموجات فوق الصوتية
1. يستغرق فقط 1 دقيقة لإكمال التثبيت وبدء القياس
2. لا توجد تغييرات إضافية على خط الأنابيب ، ويمكن إكمال التثبيت والقياس وفقًا لتعليمات التشغيل.
3. يمكن تثبيته واستخدامه دون إيقاف الإنتاج ، دون أي تعديل خط أنابيب ، ودون فقدان الضغط
4. شاشة OLED (128x 64px) ، حتى في البيئة المظلمة لديها أفضل عرض
5. مناسبة لمجموعة متنوعة من خطوط الأنابيب: أنابيب الفولاذ المقاوم للصدأ ، أنابيب الصلب الكربوني ، الأنابيب النحاسية ، PVC ، PVDF ، PPR ، PPH ، HDPE ، إلخ.
الفائدة والميزة
يتم القضاء على الصعوبات المرتبطة عادة بتثبيت مقياس تدفق الموجات فوق الصوتية الجديد بواسطة المشبك البسيط. يلغي هذا التصميم الحاجة إلى قطع الأنابيب وإغلاق تشغيل الأنابيب وإيقاف الإنتاج وتوفير تكاليف إضافية وأكثر من ذلك بكثير.
كل ما يتطلبه الأمر هو مفك البراغي في Phillips One لتثبيت TM601 بشكل آمن على أنبوب واحد تم قياسه. هذا يضمن أنه يمكن تحقيق التثبيت السهل واليمين من قبل أي عضو في الفريق دون الحاجة إلى أدوات خاصة أو معرفة متخصصة.
استنادًا إلى الدقة الموثوقة ، يُسمح باستخدام TM601 لكل من تطبيقات الاستشعار العامة والمواقف التي تتطلب مراقبة أكثر دقة ، مما يجعل من الأسهل من أي وقت مضى اكتشاف التدفق بشكل صحيح. سرعة الاستجابة تصل إلى 0.03 متر/ثانية.
تحديد
| معدل السرعة | 0.328 قدم/s ～ ± 16ft/s (0.1m/s ～ ± 5m/s) |
| دقة | ± 2.0 ٪ |
| حجم الأنابيب | DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 | |
| سائل | ماء منتظم ، ماء البحر ، التبريد/الماء الساخن ، الكحول .. |
| مادة الأنابيب | PVC ، الفولاذ المقاوم للصدأ ، الصلب الكربوني ، النحاس ... |
| مزود الطاقة | 9 ～ 36V DC ، الحد الأقصى 500MA |
| تواصل | دعم بروتوكول Modbus ، RS485 |
| الإخراج التناظرية | 4-20MA ، الحد الأقصى 750Ω |
| إخراج المنبه | وظيفة إنذار الحد العلوي والسفلي OCT (اختياري) |
| عرض | OLED 128*64 شاشة عرض Matrix |
| لوحة المفاتيح | أربعة أزرار اللمس |
| وحدة التدفق | اختيار وحدة متري الدعم ، متر مكعب (M³) ، لتر (L) ، غالون الولايات المتحدة الأمريكية (GAL). |
| وحدة الوقت | /ساعة ،/دقيقة ، الوحدة الافتراضية المصنع هي متر مكعب في الساعة. |
| إجمالي التدفق اليومي والشهري والسنوي | |
| درجة حرارة | المحيط: 14F ～+122F (-10 ℃～+50 ℃) |
| السائل: 14F ～+122F (-10 ℃～+50 ℃) | |
| الرطوبة المحيطة | RH 0 ～ 95 ٪ ، لا تكثيف |
| المواد السكنية | سبيكة الألومنيوم ، معالجة الآلات CNC |
| معدل الحماية | IP54 |
| طول الكابل | 6.6 قدم (2M) المعيار |
نطاق حجم الأنبوب وجدول مرجع نطاق التدفق
| DN | OD | نطاق OD | بوصة | نطاق التدفق |
| DN4 | OD9.53 | 95mm-10.5mm | 1/8 " | 0.003 ～ 0.142 متر مكعب/ساعة |
| 0.047 ～ 2.374 i/min | ||||
| 0.013 ～ 0.627 gal/min | ||||
| DN8 | OD12.7 | 12.4mm-13.1mm | 1/4 " | 0.011 ～ 0.570 متر مكعب/ساعة |
| 0.190 ～ 9.496 i/min | ||||
| 0.050 ～ 2.509 غال/دقيقة | ||||
| DN10 | OD15 | 14.5mm-15.4mm | 3/8 " | 0.026 ～ 1.282 متر مكعب/ساعة |
| 0.427 ～ 21.366 l/min | ||||
| 0.113 ～ 5.644 جال/مير | ||||
| DN15 | OD20 | 16.5mm-23.0mm | 1/2 " | 0.046 ～ 2.279 م/ساعة |
| 0.760 ～ 37.984 لتر/دقيقة | ||||
| 0.201 ～ 10.034 gal/min | ||||
| DN20 | OD25 | 25.0mm-30.0mm | 3/4 " | 0.103 ～ 5.128 م/ساعة |
| 1.709 ～ 85.464 l/min | ||||
| 0.452 ～ 22.577 غال/دقيقة | ||||
| DN25 | OD32 | 32.0mm-35.0mm | 1 " | 0.182 ～ 9.116 متر مكعب/ساعة |
| 3.039 ～ 151.935 لتر/دقيقة | ||||
| 0.803 ～ 40.137 gal/min | ||||
| DN32 | OD40 | 38.0mm-45.0mm | 1-1/4 " | 0.285 ～ 14.244 متر مكعب/ساعة |
| 4.748 ～ 237.399 l/min | ||||
| 1.254 ～ 62.714 غال/دقيقة | ||||
| DN40 | OD50 | 48.0mm-54.0mm | 1-1/2 " | 0.410 ～ 20.511 متر مكعب/ساعة |
| 6.837 ～ 341.854 لتر/دقيقة | ||||
| 1.806 ～ 90.309 غال/دقيقة | ||||
| DN50 | OD63 | 58.0mm-64.0mm | 2 " | 0.729 ～ 36.464 متر مكعب/ساعة |
| 12.155 ～ 607.741 l/min | ||||
| 3.211 ～ 160549 جال/مير | ||||
| DN65 | OD75 | 72.0mm-78.0mm | 2-1/2 " | 1.140 ～ 56.976 متر مكعب/ساعة |
| 18.992 ～ 949.595 i/min | ||||
| 5.017 ～ 250.857 جال/مير | ||||
| DN80 | OD90 | 80.0mm-92.0mm | 3 " | 1.641 ～ 82.045 م/ساعة |
| 27.348 ～ 1367.417 l/min | ||||
| 7.225 ～ 361.234 جال/مير | ||||
| DN100 | OD110 | 108.0mm-116.0mm | 4 " | 2.917 ～ 145.858 متر مكعب/ساعة |
| 48.619 ～ 2430.963 i/min | ||||
| 12.844 ～ 642.194 غال/دقيقة | ||||
| DN125 | OD140 | 132.0mm-142.0mm | 5 " | 4.558 ～ 227.903 متر مكعب/ساعة |
| 75.968 ～ 3798.380 l/min | ||||
| 20.069 ～ 1003429 gal/min | ||||
| DN200 | OD220 | 218.0mm-228.0mm | 8 " | 11.669 ～ 583.431 متر مكعب/ساعة |
| 194.477 ～ 9723.852 i/min | ||||
| 51.376 ～ 2568.778 غال/دقيقة |
